Описание

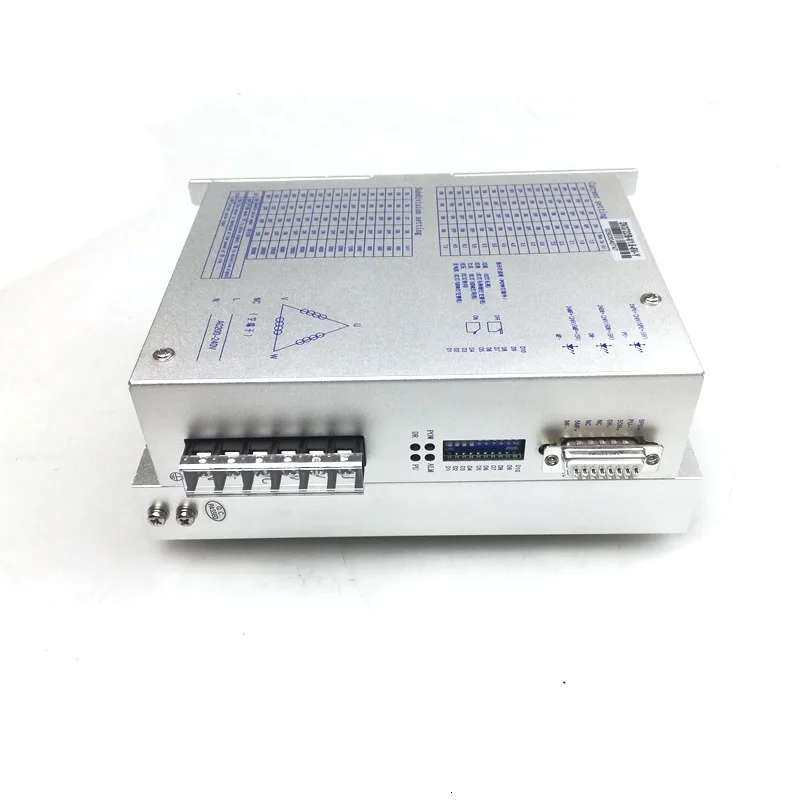

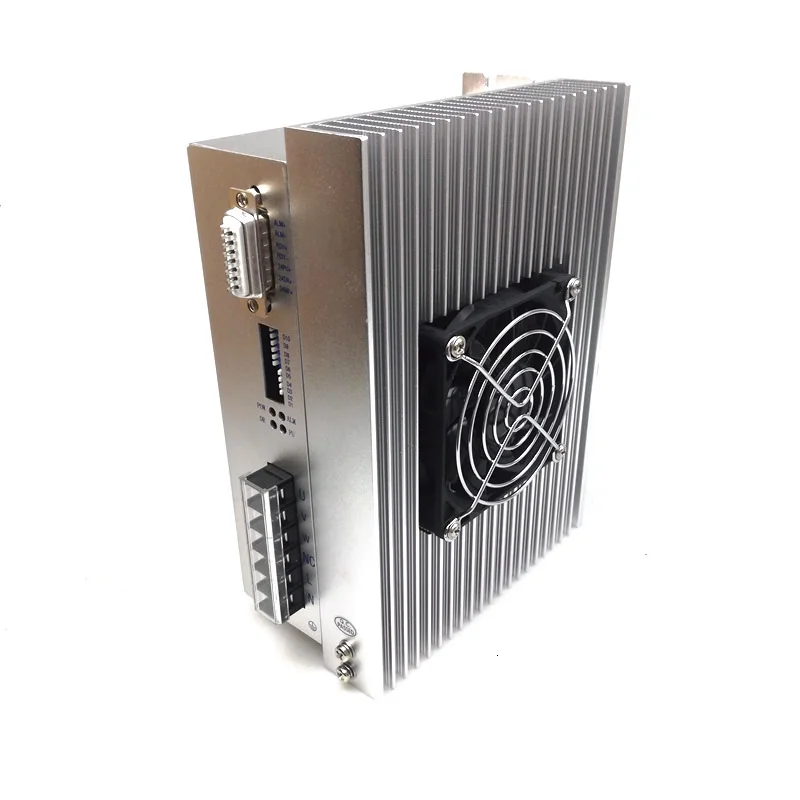

DV3722B-трехфазный Драйвер шагового двигателя на базе DSP. Это новое поколение цифрового шагового двигателя, состоящего из усовершенствованного контроллера DSP и трехфазного инверторного модуля. Напряжение привода AC110V ~ 220 V, ток адаптера 7.0A, внешний диаметр 57-130 мм различные типы трехфазного гибридного шагового двигателя. В приводе используется схема с сервоприводом, аналогичная принципу управления Сервоприводом. Эта схема может сделать двигатель работать плавно практически без вибрации и шума. Крутящий момент двигателя значительно выше, чем двухфазный и пятифазный гибридный шаговый двигатель на высокой скорости. Точность позиционирования до 60000 шагов/оборотов. Продукция широко используется в гравировальных машинах, средних станках с ЧПУ, вышивальных машинах, упаковочных машинах и других больших, средних станках с ЧПУ с высоким разрешением.
Особенности:
※ Высокая производительность, низкая цена
※ Оснащен 16 киосков, таких как постоянное деление крутящего момента, высокий балл 60000 шагов/революция
※ Максимальная частота отклика до 200 КПП
※ Когда ступенчатый пульс останавливается более 1,5 с, ток катушки автоматически снижается до половины заданного тока
※ Оптический сигнал изоляции вход и выход
※ Ток привода 1.2A/фаза до 7.0A/фаза 16 регулируется
※ Один вход питания, диапазон напряжения: AC110V ~ 220 V
※ Функция фазовой памяти (Примечание: вход останавливается более 3 секунд, привод автоматически запоминает фазу двигателя, повторную мощность или сигнал MF от низкого до высокого уровня,
Привод автоматически восстанавливает фазу двигателя)
Регулировка тока:
Ток привода от 1.2A до 7.0A можно установить 16 киосков
Подразделение настройки:
Деление диска устанавливается разъемами DIP-2, в общей сложности 16 файлов, которые устанавливаются на первых четырех биты 6-значный цифровой переключатель DIP (последние 2 Биты Функция настройки)
Сигнал ввода/вывода:
Все входные сигналы изолированы оптоизоляцией. Для обеспечения надежной работы встроенного высокоскоростного оптопары, для обеспечения управляющего сигнала требуется по крайней мере 15 мА. Драйвер был вставлен в ограничительный резистор тока оптопары, когда входное напряжение сигнала выше 5 В, внешний резистор R может быть ограничен в соответствии с потребностями. Ограничение тока резистора R выбор сопротивления:
R1 = 0, R2 = 0, когда выходной уровень сигнала контроллера/привода составляет + 5 В;
R1 = 510Ω, R2 = 820Ω, когда выходной уровень сигнала контроллера/привода составляет + 12 В.
R1 = 1.2K Ω, R2 = 1.8K Ω, когда выходной уровень сигнала контроллера/привода составляет + 24 В;
