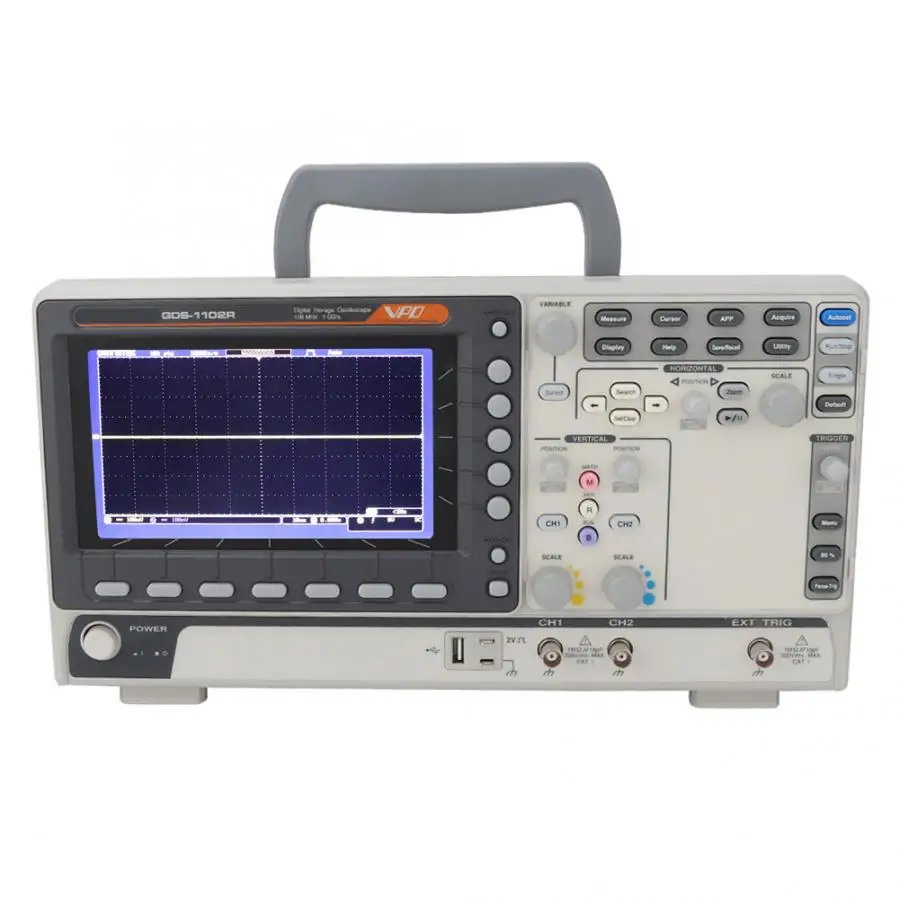

Купить Цифровой 2CH/4CH осциллограф 100MHz 100-240V

Описание

Цифровой 2CH/4CH осциллограф 100 MHz 100-240 V

Особенности:

1,7 дюймовый WVGA Светодиодный дисплей: он также имеет функцию отображения 256 уровня. Он может отображать детали форм более многослойным образом при измерении быстро меняющихся аналоговых сигналов. Скорость обновления формы до 50,000 wfms/s облегчает поиск инженеров. Проблема изменения переходного сигнала.
2. Стандартный RS-232 интерфейс: RS-232C интерфейс более стабильный, чем USB интерфейс передачи данных, и это не легко отвалиться.
3,50 000 частота обновления формы в секунду: не только позволяет плавно отображать изменения модуляции формы, но и четко показать детали изменений.
Длина записи 4,10 м на канал: когда осциллограф 1000B увеличивает форму до 20ns/div, детали синуса все еще хорошо видны.
5,1 Mpts FFT дисплей сигнала: инженеры могут четко видеть детали распределения частотного сигнала и быстро находить проблему сигнала.

Технические характеристики:

Модель		-1104R	-1102R
Вертикальной системы	Номер канала	4	2
Пропускная способность	DC-100MHz (-3 дБ)
Времени нарастания импульсов	3.5ns
Предел пропускной способности	20 МГц
Разрешение по вертикали	8bit: 1 мВ ~ 10В
Вход муфта	AC, DC, GND
Вход сопротивление	1mом/около 16pF
DC точности	± 3%
Полярности	Вперед и обратной
Максимальное входное напряжение	300 В (DC + AC), CAT I
Офсетная печать диапазон	1mV/div: ±1., алюминиевая крышка, 25В
1mV/div ~ 100mV/div: ±2. 5 V
200 мВ/див ~ 10 В/див: ± 125 в
Форма обработки сигналов	+,-, *,/, FFT, FFTrms, пользовательский
FFT: 1 MPTS точечное разрешение, FFT вертикальная шкала обеспечивает линейный RMS или dBV RMS. Функция окна FFT обеспечивает прямоугольные, Hamming, Hanning и Blackman-Harris.
Источник света	CH1, CH2, CH3 , CH4 , Line, EXT ** (* только для четырехканальных моделей, ** только для двухканальных моделей)
Триггер Системы	Режим запуска	Авто (менее 100 мс/div поддерживает режим медленной развертки), в общем, одиночный
Края, ширина импульса, видео, пульс, сморчок, рост и заднему к окружающей среде испытания, чередуя, случае задержки (по выбору 1 ~ 65535 события), время задержки (по выбору 4ns ~ 10 s время), автобус
Триггер задержки времени	4ns ~ 10 s
Муфта варианты	AC, DC, LF rej., HF rej. Шум rej.
Чувствительность	1 div
Внешний триггер	Диапазон	± 15В
Чувствительность	DC ~ 100 МГц составляет около 100 мВ; 100 МГц ~ 200 МГц составляет около 150 мВ
Вход сопротивление	1MΩ±3%/16pF
Горизонтальные системы	Диапазон	5 нс/див ~ 100 с/див (1-2-5 шагов)
Режим Прокрутки: 100 мс/div ~ 100 с/div
Предварительный запуск до	До 10div
Post триггер до	До 2000000 div
Точность	± 50 ppm в любом интервале ≥1 мс
Образец системы	Частота дискретизации в реальном времени	До 1 gsa/s
Длина записи	До 10 Mpts на канал
Режим приобретения	Общее, среднее, обнаружение, одиночное
