Описание
Примечания:
Этот маломощный дисплей может использовать только наш индивидуальный низкомощный расходомер, батарея будет долговечной. качество расходомера других компаний не гарантировано, и есть много видов расходомеров. Пожалуйста, подтвердите в клиентской службе, какой расходомер прост в использовании, прежде чем купить его. этот монитор может отображать поток воды, мгновенную температуру потока, общий поток. однако, поскольку частота каждого размера расходомера отличается, Необходимо отрегулировать постоянную значение K на дисплее в соответствии с различными расходомерами для отображения точного значения потока.
Модель продукта: yf-b7 низкое энергопотребление
Частота: F-11 * Q (л/мин)
Диапазон ошибок: (1-25л/мин) ± 3%
Напряжение: 1,8-5,5 В постоянного тока
Ток: <10 мА
Диапазон расхода: 1-25л/мин
Диапазон рабочих температур: <= 80 ℃
Диапазон влажности: 35% ~ 90% RH (без глазури)
Допустимое давление: давление воды ниже 1,75 МПа
Температура хранения:-25 ~ + 80 ℃
Значение сопротивления термистора: 50 K
Влажность хранения: 25% ~ 95% относительной влажности
После одного литра воды выводится 660 импульсов
А именно, расчет частоты = постоянная 11 * единичный поток (л/мин) * Время (60 секунд)
Модель продукта: yf-300a низкое энергопотребление
Частота: F-5,5 * Q (л/мин)
Диапазон ошибок: (1-60л/мин) ± 3%
Напряжение: 1,8-5,5 В постоянного тока
Ток: <= 10 мА
Диапазон расхода: 1-60л/мин
Диапазон рабочих температур: <= 80 ℃
Диапазон влажности: 35% ~ 90% RH (без глазури)
Допустимое давление: давление воды ниже 1,75 МПа
Температура хранения:-25 ~ + 80 ℃
Влажность хранения: 25% ~ 95% относительной влажности
После одного литра воды выводится 330 импульсов
А именно, расчет частоты = постоянная 5,5 * единичный поток (л/мин) * Время (60 секунд)
Модель продукта: yf-g1 низкое энергопотребление
Частота: F-1 * Q (л/мин)
Диапазон ошибок: (2-100л/мин) ± 3%
Напряжение: 1,8-5,5 В постоянного тока
Ток: <= 10 мА
Диапазон расхода: 2-100л/мин
Диапазон рабочих температур: <= 80 ℃
Диапазон влажности: 35% ~ 90% RH (без глазури)
Допустимое давление: давление воды ниже 1,75 МПа
Температура хранения:-25 ~ + 80 ℃
Влажность хранения: 25% ~ 95% относительной влажности
Выход 60 импульсов на литр воды
А именно, расчет частоты = постоянная 1 * единичный поток (л/мин) * Время (60 секунд)
Модель продукта: электронный счетчик воды
Диапазон измерения: 0,1-9999l
Напряжение: DC5V
Диапазон отображения температуры:-99 ~ 999
Количество клавиш: три
Модель интерфейса: sm-3p, sm-2p

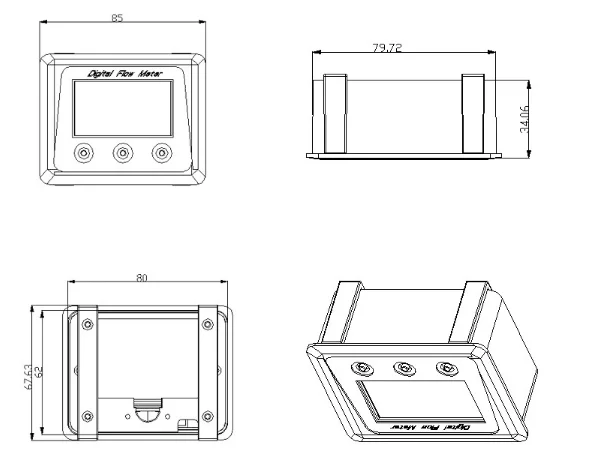

Спецификация расходомера Рисунок 1 Функциональная блок-схема расходомера
Один ключ высокой четкости
Слева направо клавиши «SET», «+» и «-» соответственно.
Две. Дисплей инструкции
1, температура
Температурный дисплей колеблется от-99 до 999, с C для Цельсия и F для Фаренгейта. Единицы температуры можно переключить, нажав кнопку "+".
2. Отображение времени использования/скорости потока
В режиме расходомера дисплей скорости потока автоматически переходит к дисплею расхода, и общее время будет отображаться без отображения скорости потока (в режиме давления воды, только отображение времени). общая единица времени «День» представляет собой дни, а «часы»-часы. Устройство времени можно переключить, нажав на кнопку «+» в течение длительного времени.
Единица расхода, LPM, обозначает «l/min» и GPM обозначает «галлон/мин», которые можно переключать нажатием кнопки «-». отображать текущий номер интерфейса под другими интерфейсами: 00 означает интерфейс настройки значения K (K SETING).
3. Мощность индикатор
Значок индикатора питания отображается и мигает при низком заряде аккумулятора, что подталкивает пользователя к замене аккумулятора. Он не отображается при полной зарядке.
4. Анимация смесителя (только режим расходомера). Когда обнаруживается, что вода проходит, анимация смесителя начинает отображать капли воды.
5. Отображение общего расхода воды и скорости потока
Общий расход воды выражен в единицах L для литра и GAL для галлона, и блоки могут быть пропущены. когда общий расход воды составляет менее 10000 (или галл.), он имеет точность до двух десятичных знаков, и когда общий расход воды превышает 9999,99л (или галл.), Значение после запятой скрыто. максимальное измерение составляет 999999L (Примечание: в литрах, если блок установлен как GAL, это также ясно после 999999L засчитывается, то есть, очистить 0 после 219969GAL записано), после чего измеряется от 0.
6. KSETTING
Символ настройки значения K отображается при входе в экран настройки значения K.
7. Общий поток (общий) (только режим расходомера)
Когда система находится в режиме расходомера, на основном экране будут отображаться символы общего потока.
Три. Настройка и описание интерфейса
1. Основной интерфейс и настройки под основным интерфейсом
Основной интерфейс будет отображать символы общего, общего расхода воды, температуры, общего времени использования и т. Д.
Нажмите «SET» в основном интерфейсе, чтобы установить общее время использования. после длительного нажатия кнопки «SET» первое число общего времени использования мигнет, в то время как нажатие кнопки «+» добавит 1 к миганию. нажмите "-", чтобы вычесть 1 из мигающего номера; Короткое нажатие" Установите «для переключения на следующую цифру. После настройки нажмите «установить», чтобы сохранить настройки.
Примечание: По умолчанию общее время использования устанавливается в часах. Общее время обслуживания в режиме расходомера и общее время обслуживания в режиме гидрометра являются самостоятельными.
2. Настройка интерфейса настройки значения K и настройка интерфейса настройки значения K (только режим расходомера)
Когда система работает в режиме расходомера, просто нажмите «установить» один раз под основным интерфейсом, чтобы перейти к интерфейсу настройки значения K.
Символ «KSETING», номер интерфейса 00 и значение K будут отображаться в интерфейсе настройки значения K. нажмите и удерживайте кнопку «SET» в интерфейсе настройки значения K для установки значения K. после длительного нажатия кнопки «SET», первая цифра значения K будет мигать, в то время как короткое нажатие». пресс" "Чтобы вычесть 1 из мигающего номера; короткое нажатие" установить "для переключения на следующую цифру. После установки нажмите" установить ", чтобы сохранить настройки.
Четыре, другие
1. Система спящего механизма (только режим расходомера)
При использовании интерфейса батареи для питания, в целях экономии электрической энергии и улучшения срока службы батареи, система войдет в спящее состояние без работы человека и без протекания воды. после входа в состояние сна, Экран дисплея автоматически переходит к основному интерфейсу и сохранит функцию отображения. При наличии потока воды автоматически просыпается, чтобы войти в состояние замера.
2. Сброс общего расхода воды
На задней панели печатной платы есть символ сброса и два контакта рядом с ней.После включения системы, короткого замыкания два контакта и система сбросит общий расход воды.Вы также можете долгое время нажать клавишу SET и изменить ее на 0 со знаком «+»-» после того, как число замигает.
