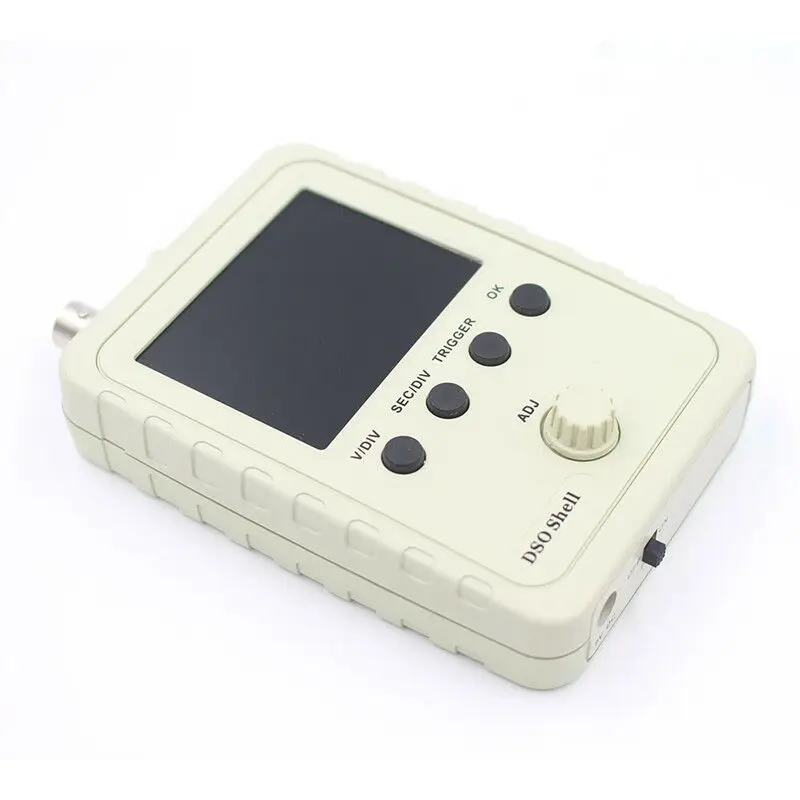

Цифровой осциллоскоп электронная учебная сборка(в сборе

Описание

Используйте процессор ARM Cortex-M3 (STM32F103C8) и включает в себя 2,4 дюймовый цветной tft-дисплей.
Используется для вторичного развития на основе этого комплекта, например, его можно изменить на милливольтметр, регистраторы данных.
Поставляется с инструкциями, прост в установке и эксплуатации.
С автоматическими/нормальными/одиночными режимами триггера, легко запечатлеть сигнал момента.
Доступный поднимающийся или падающий триггер края.
Видимая предыдущая Форма волны перед триггером (отрицательная задержка).
Может замораживать изогнутый дисплей в любое время (функция удержания).
С цифровым дисплеем параметров волновой формы, включая частоту, период, ширину импульса, коэффициент нагрузки, Макс./мин./AVG./пиковое/виртуальное значение.
Функция хранения сигналов: не потеряет форму сигнала после отключения питания.
Короткое замыкание и обнаружение открытого замыкания: может помочь потребителю узнать ошибку пайки.
Функция распознавания контроллера TFT.
SMD был припаянный, более подходящий для электронного начинающих.
Максимальная частота дискретизации в реальном времени: 1MSa/s
Аналоговый, диапазон пропускания: 0-200 кГц
Диапазон чувствительности: 5 мВ/div-20mV/idv
Максимальное входное напряжение: 50Vpk (1X зонд)
Входное сопротивление: 1 м Ом/20 пФ
Точность: 12 бит
Длина записи: 1024 точек
Режимы соединения: DC/AC/GND
Диапазон времени: 500 s/Div-10us/Div
Режимы запуска: авто, нормальный и одиночный
Положение триггера: Центр буфера
Напряжение питания: 9 В постоянного тока (8-10 В)
Потребление тока:-120 мА @ 9 в
Размер основной платы: 94*65 мм/3,7 * 2.56in
Аналоговая плата размер: 65*47 мм/2,56*1,85 дюйма
Размер экрана: 52*40 мм/2 * 1.57in
Цвет: серебристый
Материал: АБС-пластик
Посылка в комплект входит:
1 * цифровой осциллограф DIY Kit
1 * зонд
1 * изготавливаемый по методу "сделай сам"
3 * Руководство пользователя (на английском языке)
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
