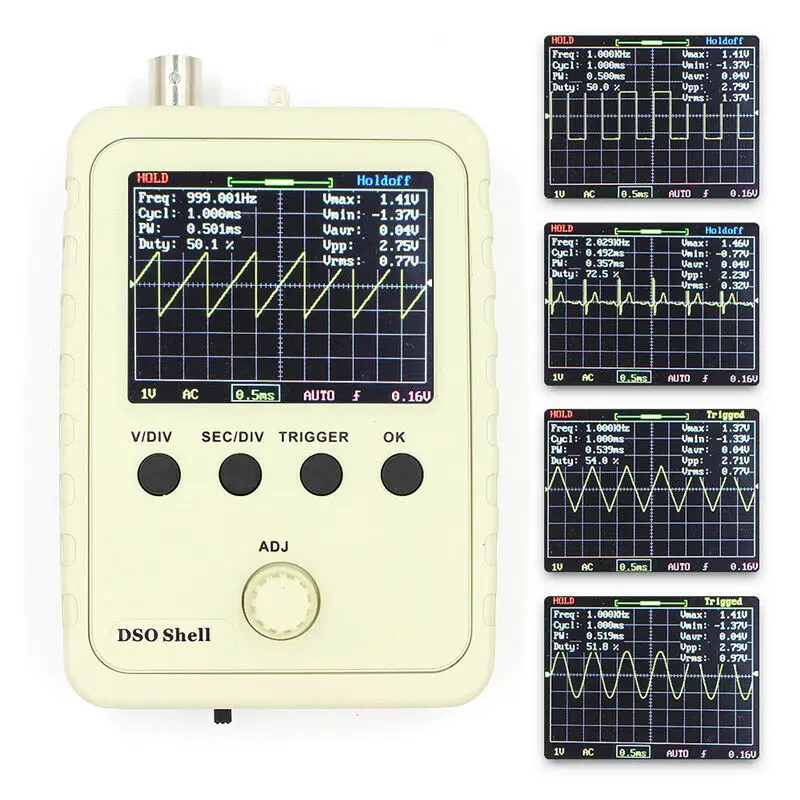

Цифровой осциллоскоп электронная учебная сборка(в сборе

Принимает ARM Cortex-M3 процессор (STM32F103C8), и включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт).
Используется для вторичной разработки на основе этого комплекта, например, его можно заменить на милливольтметр, регистраторы данных.
Поставляется с инструкциями, прост в установке и эксплуатации.
С автоматическими/нормальными/одиночными режимами триггера, легко запечатлеть сигнал момента.
Доступны подъемные или падающие края триггера.
Отслеживаемая предыдущая Форма волны перед триггером (отрицательная задержка).
Может замораживать изогнутый дисплей в любое время (функция удержания).
С цифровым дисплеем параметров волновой формы, включая частоту, период, ширину импульса, коэффициент нагрузки, Макс./мин./AVG./пиковое/виртуальное значение.
Функция хранения сигналов: не потеряет форму сигнала после отключения питания.
Короткое замыкание и обнаружение открытого замыкания: может помочь потребителю узнать ошибку пайки.
Функция распознавания контроллера TFT.
SMD был припаянный, более подходящий для электронного начинающих.
Максимальная частота дискретизации в реальном времени: 1 MSA/s
Аналоговый, диапазон пропускания: 0-200 кГц
Диапазон чувствительности: 5 мВ/div-20mV/idv
Максимальное входное напряжение: 50Vpk (1х зонд)
Входное сопротивление: 1 м Ом/20пФ
Точность: 12 бит
Длина записи: 1024 точек
Режимы соединения: DC/AC/GND
Диапазон времени: 500 s/Div-10 US/Div
Режимы запуска: автоматический, нормальный и одиночный
Положение триггера: Центр буфера
Напряжение питания: 9 В постоянного тока (8-10 В)
Потребление тока:-120 мА при 9 в
Размер основной платы: 94*65 мм/3,7 * 2.56in
Размер аналоговая плата: 65*47 мм/2,56 * 1.85in
Размер экрана: 52*40 мм/2 * 1.57in
Цвет: серебристый
Материал: АБС-пластик
Посылка в комплект входит:
1 * цифровой осциллограф DIY Kit
1 * зонд
1 * изготавливаемый по методу "сделай сам"
3 * Руководство пользователя (на английском языке)
Только вышеуказанная посылка, другие товары не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
