TSL25911 Высокочувствительный цифровой светильник, широкий динамический диапазон, интерфейс IEC

Описание

Обзор

Это высокая чувствительность цифровой датчик рассеянного светильник Модуль датчика на основе TSL25911, характеристики 600 M: 1, широкий динамический диапазон, обнаруживает светильник интенсивность до 88000Lux, управляется через I2C интерфейс, низкое энергопотребление. Он может работать через различные светильник.

Особенности

Принимает TSL25911FN, измеряет инфракрасный плюс Видимый светильник (более широкий диапазон, чем TSL2561) Встроенный ADC, прямой светильник, выход сигнала интенсивности к интерфейсу iec, меньше шума помех Высокая чувствительность до 188 uLux, широкий динамический диапазон до 600 м: 1 Встроенный инфракрасный фотодиодный, позволяет точно измерять даже при сильном инфракрасном шуме Обеспечивает выход прерывания с программируемыми верхними и нижними порогами Бортовой преобразователь напряжения, совместимый с 3,3 V/5 V рабочее напряжение Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

Технические характеристики

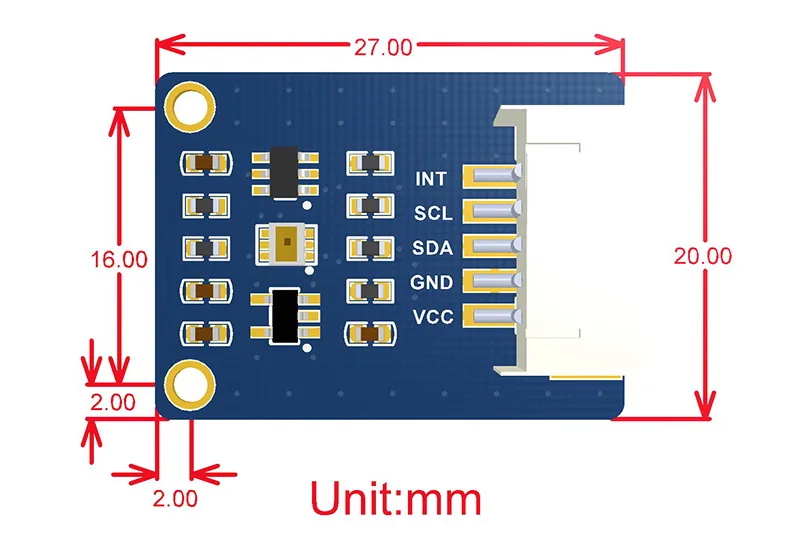

Светильник датчика: TSL25911FN Интерфейс связи: IEC (Постоянный адрес: 0x29) Эффективный диапазон: 0 ~ 88000Lux Рабочее напряжение: 3,3 В/5 В Размеры: 27 мм × 20 мм Размер монтажного отверстия: 2,0 мм

Выводов

Чехол для работы с MCU:

VCC↔3,3 В/5 В GND↔GND Внесение изменений↔MCU. Iec линия передачи данных SCL↔MCU. Iec тактовая линия INT↔Прерывания Выход, дополнительный

Пример

Измерение

Развития ресурсы

Вики:Www.waveshare.com/wiki/TSL25911_Light_Sensor

Посылка содержание

Вес:0,007 кг
