Описание

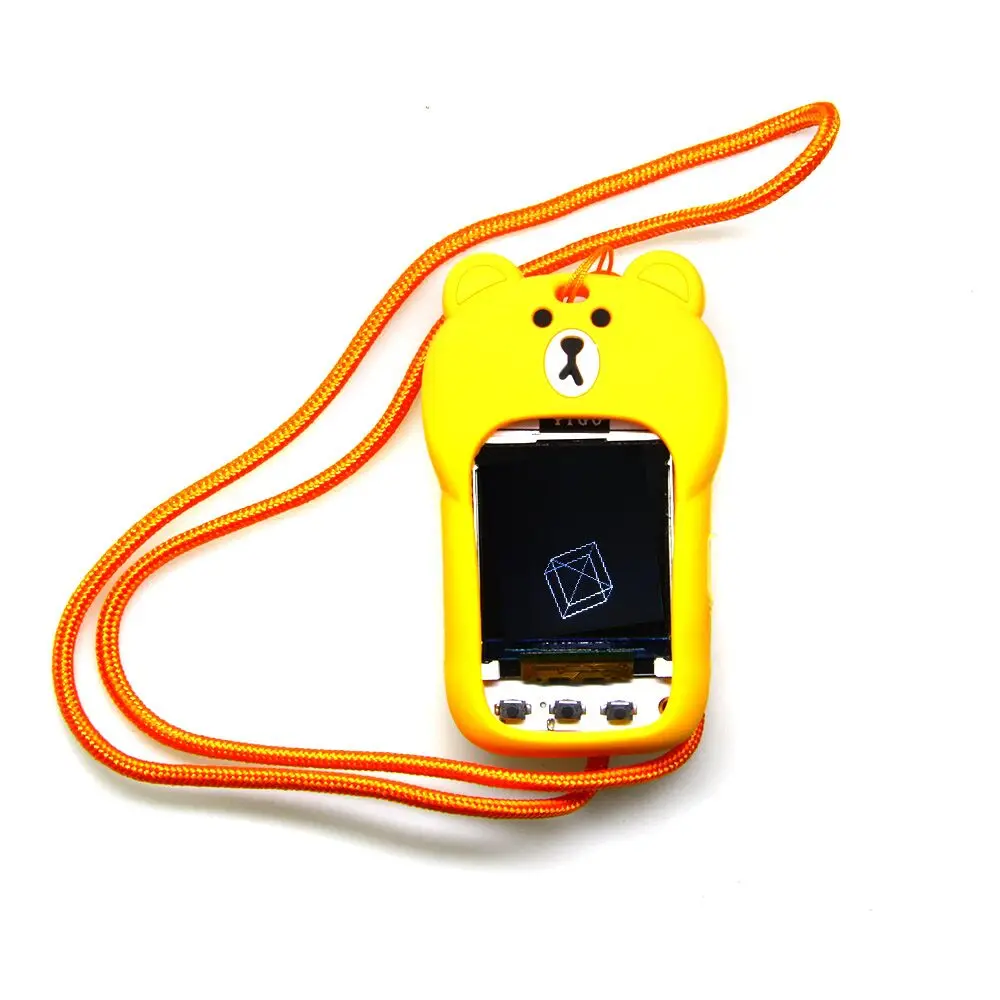

TTGO TS v1.0 V1.4 esp32 1,44 TFT слот для карты MicroSD динамики модуль Bluetooth Wi-Fi
Подробнее
Аппаратные характеристики | |
| Чипсет | ESPRESSIF-ESP32-PCIO-D4 240 МГц Xtensa® single-/dual-core 32-бит LX6 микропроцессора |
| FLASH | QSPI flash/SRAM, до 4x16 Мб |
| SRAM | 520 КБ SRAM |
| Ключ | Сброс, IO34, IO35, IO39 |
| Экрана | 1,44/1,8 дюймов ST7735 ЖК-дисплей TFT |
| Мощность индикаторная лампа | Красный |
| USB к ttl | CP2104 |
| Модульный интерфейс | SD карты, UART, SPI, SDIO, 12C, светодиодный ШИМ, ТВ ШИМ, I2S, IRGPIO, конденсатор сенсорный датчик, АЦП, DACLNA Предварительный усилитель |
| Рабочее напряжение | 2,3-3,6 В |
| Рабочий ток | О 60mA |
| Сна | 1mA |
| Диапазон рабочих температур | -40 ℃ ~ + 85 ℃ |
| Размер | 1,44: 50,72 мм * 32,73 мм * 11,67 мм/1,8: |
| Питание характеристики | |
| Питание | USB 5 В/1A |
| Зарядный ток | 500mA |
| Аккумулятор | 3,7 V литиевая батарея |
| Wi-Fi | Описание |
| Стандартный | FCC/CE/TELEC/KCC/SRRC/NCC |
| Протокол | 802,11 b/g/n/e/i (802.11n, ускорить to150Mbps) A-MPDU и A-MSDU полимеризации, поддержка 0,4 МКС интервал защиты |
| Диапазон частот | 2,4 ГГц ~ 2,5 ГГц (2400 м ~ 2483,5 м) |
| Передачи Мощность | 22dBm |
| Дальность связи | 300 м |
| Bluetooth | Описание |
| Протокол | Соответствует стандарту bluetooth v4.2BR/EDR и BLE |
| Радиочастот | С-98dBm чувствительности NZIF приемник класс-1, класс-2 и класс-3 излучатель AFH |
| Звуковой частоты | CVSD и SBC Аудио Частота |
| Спецификация Программного Обеспечения | Описание |
| Режим Wi-Fi | Станция/SoftAP + станция/P2P |
| Механизм безопасности | WPA/WPA2/WPA2-Enterprise/WPS |
| Шифрование Тип | AES/RSA/ECC/SHA |
| Обновление микропрограммного обеспечения | UART скачать/OTA (через сеть/хост для загрузки и записи прошивки) |
| Разработки программного обеспечения | Поддержка разработки облачного сервера/SDK для разработки прошивки пользователя |
| Сетевой протокол | IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT |
| Конфигурация пользователя | AT + набор инструкций, облачный сервер, android/iOSapp |
| OS | FreeRTOS |
| SST7735 | Описание |
| Размер | 1,44/1,8 "Диагональ ЖК TFT дисплей |
| Разрешение | 128x128/160x80 разрешение, 16 бит/18 бит (262144) цвет |
| Напряжение | Бортовой регулятор 3,3 V @ 150mA LDO |
| Автобус | 5 модуль дисплея цифрового интерфейса: CS: 16, A0: 17, ПДД: 23, СХК: 5, RST: 9 |
| Рассеивание | Потребляемый ток основываются на светодиодный подсветка Использование: с полной подсветка ничья-25mA |

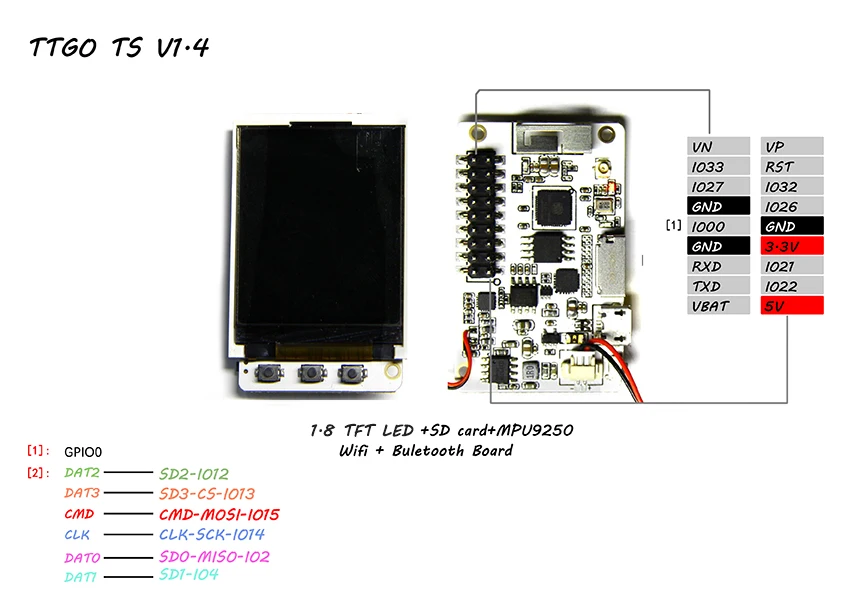

Схема расположения выводов
TS V1.0
TS V1.2
Для получения дополнительной информации о продукте, пожалуйста, нажмите:Https://github.com/LilyGO/TTGO-TS-V1.0
Https://github.com/LilyGO/TTGO-TS-V1.2
Код Применение
Список доставки (Примечание: доставка не включает аккумулятор)
Нормальная версия
1 X TTGOTS v1.0Esp32 1,44 TFT MicroSD модуль карты (включает динамик и 1,44 TFT дисплей)
1 X Мощность кабель
1 X бесплатная коробка
-----------------------------------------------
Есть MPU9250
1 X TTGOTS v1.2Esp32MPU92501,44 TFT Модуль MicroSD карты (включает динамик и 1,44 TFT дисплей)
1 X Мощность кабель
1 X бесплатная коробка
---------------------------------------------
1,8 дюйма MPU9250
1 X TTGOTS v1.2Esp32MPU92501,8 TFT Модуль MicroSD карты (включает динамик и 1,8 TFT дисплей)
1 X Мощность кабель
1 X бесплатная коробка
