TZT ADAU1452 основная плата предназначена для инженеров SIGMADSP Audio Maker DIYER

Описание

ADAU1452 основная плата предназначена для инженеров SIGMADSP Audio Maker DIYER

Описание:

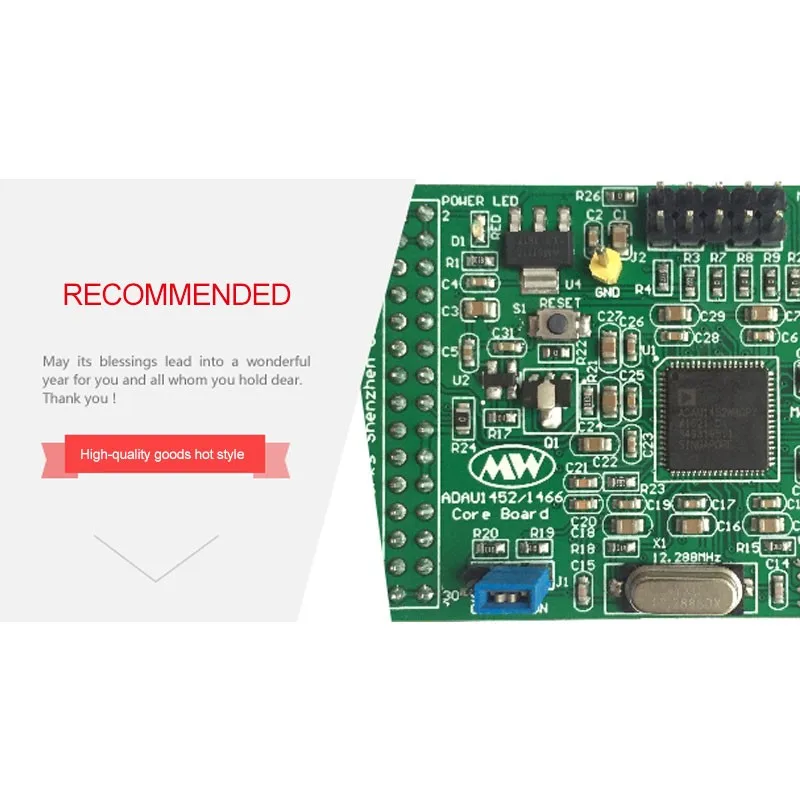

Основная плата ADAU1452/1466-это быстрый инструмент разработки для инженеров SIGMADSP и аудио-производителей/DIYER. С изолированного источника слой, сигнал слой и GND слой, 4-слойная печатная плата обеспечивает высокий коэффициент "сигнал/шум". Плата интегрирует ADAU1452 или 1466 DSP, цепь сброса, порт отладоки USBI (основная плата может питаться от 5 в постоянного тока отдельно от USBI), LDO от 5 В до 3,3 В, 12,288 М пассивный кварцевый генератор, SPI EEPROM Внешняя память, настройка режима запуска и т. Д. все IGS сигналы, SPI сигналы, igc сигналы, Порты TX/RX SPDIF, ADCs AUX защищены двухрядными контактами с обеих сторон (шаг 2*15, 2,54 мм). Их можно использовать для проектирования нижних досок.
Схема в формате PDF и размер ключа будут предоставлены покупателям после покупки. Поскольку товар поставляется без аудио нижней платы, будут предложены простые процедуры (например, эквалайзер, ограничитель, кроссовер) и краткое описание. Для конкретных методов программирования, пожалуйста, обратитесь к SIGMASTUDIO online help или другим инструкциям по разработке SIGMADSP.
Контакты и коды ADAU1452 и ADAU1466 совместимы друг с другом. Память ADAU1466 более чем в два раза больше, чем ADAU1452, что означает, что если она используется для достижения задержек, 1466 может достичь более длительных задержек или лучшей реверберации.
Инструкция по эксплуатации:
1. когда основная плата обычно поставляется с блоком питания 5 в постоянного тока, LDO будет поставлять цифровое напряжение 3,3 В на все устройства на плате, и красный светодиодный индикатор питания будет включен. Основная плата сгорела флэш-программа перед отправкой. Когда переключатель самозагрузки на левой нижней стороне включен, и плата включена или кнопка сброса нажата, синий светодиодный на верхней правой стороне будет мигать. Нажимая на кнопку ниже синий светодиодный индикатор, светодиодный будет постоянно включаться. И затем отпустите кнопку, светодиодный светильник будет продолжать светильник ing.
2. По умолчанию основной платы является SPI как отладка USBI и режим запуска. См. Соответствующее описание конфигурации интерфейса запуска схемы, которая может быть изменена в режим запуска IIC.
3. Скачать программное обеспечение для разработки SigmaStudi здесь:https://www.analog.com/cn/design-center/evaluation-hardware-and-software/software/ss_sigst_02.html
Технические характеристики:
-Размер основной платы: 60x41x20 мм (Д * Ш * В)
-Вес основной платы: 16 г
Посылка включает в себя:
-1 х основная плата ADAU1452
