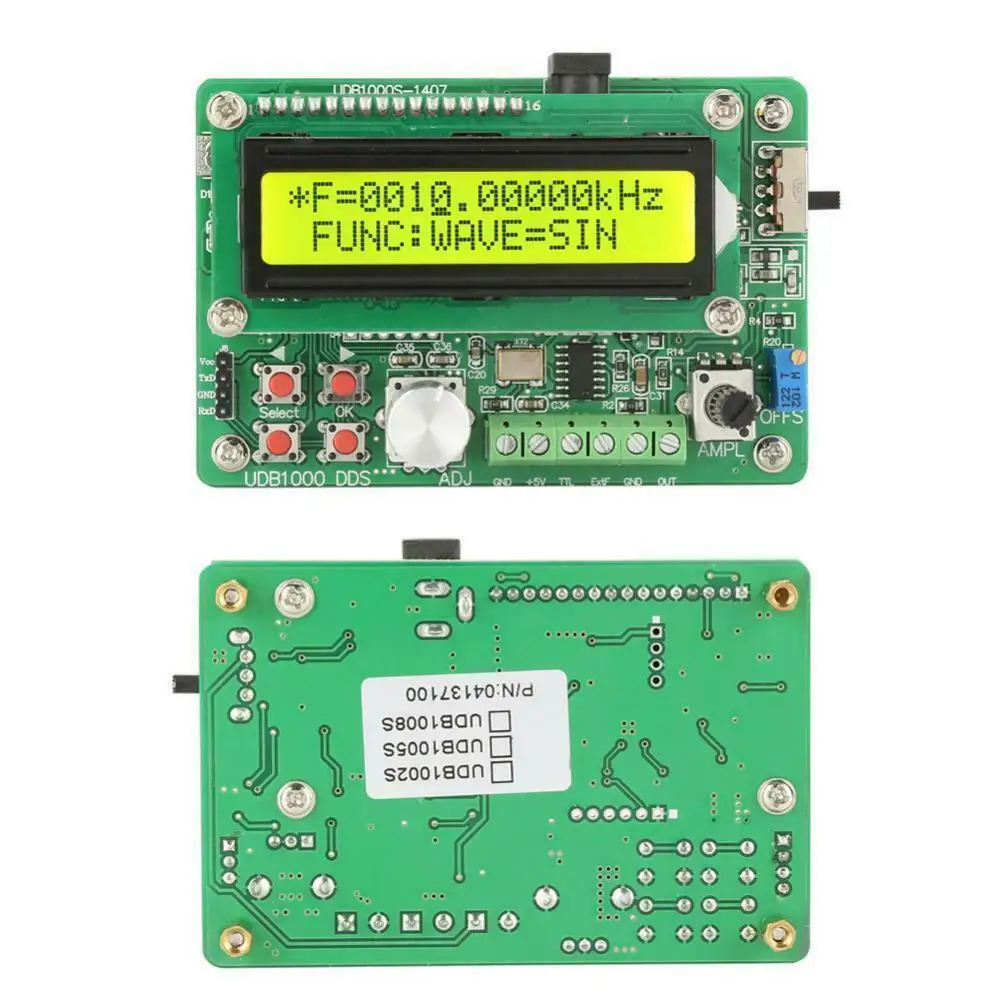

UDB1005S функциональный Источник генератора сигналов счетчик частоты DDS модуль волны 5 МГц
Описание:
Источник генератора сигналов модуль использует DDS технологии и FPGA дизайн с символами высокой стабильности и низких искажений и т. Д., Это идеальное оборудование электронного инженера, лаборатории, производственных линий, обучения и научных исследований
Технические характеристики:
1. Частотный диапазон: 5 МГц
2. Разрешение: 0,01 Гц
3. Формы выходного сигнала: Синусоидальная волна, квадратная волна и треугольная волна
4. Выходная Амплитуда: ≥10Vp-p (выход сигнала, без нагрузки)
5. Выходное сопротивление: 50 & omega; ± 10% (выход сигнала)
6. DC Смещение: ±2. 5 вольт постоянного тока (без нагрузки)
7. Дисплей: LCD1602
8. Стабильность частоты: ± 1 × 10-6
9. Точность частоты: ± 5 × 10-6
10. Искажение синусоидальных волн: ≤0. 8% (Контрольная частота 1 кГц)
11. Линейность треугольника: ≥98% (0,01 Гц ~ 10 кГц)
12. Время подъема и падения квадратной волны: ≤100ns
13. Диапазон квадратных волн: 1% ~ 99%
14. Амплитуда:> 3Vp-p
15. Выход вентилятора:> 20 ttl нагрузки
16. Диапазон счетчика: 0-4294967295
17. Частотный диапазон: 1 Гц ~ 60 МГц
18. Диапазон входного напряжения: 0.5Vp-p ~ 20Vp-p
19. Параметры сохранения и загрузки: 0-9 (0-загрузка по умолчанию).
Стандартный Синусоидальная волна
Стандартный прямоугольную волну
DUTY = 20%Прямоугольная волна
DUTY = 80%Прямоугольная волна
Стандартный треугольная волна
DUTY> 50% (стандартная треугольная волна) ---> вверх Форма волны пила
DUTY <50% (Стандартный треугольная волна) ---> Падения Форма волны пила
TTLSignal выход
Функция счетчика частоты (диапазон измерения 0-60 МГц)
Посылка:

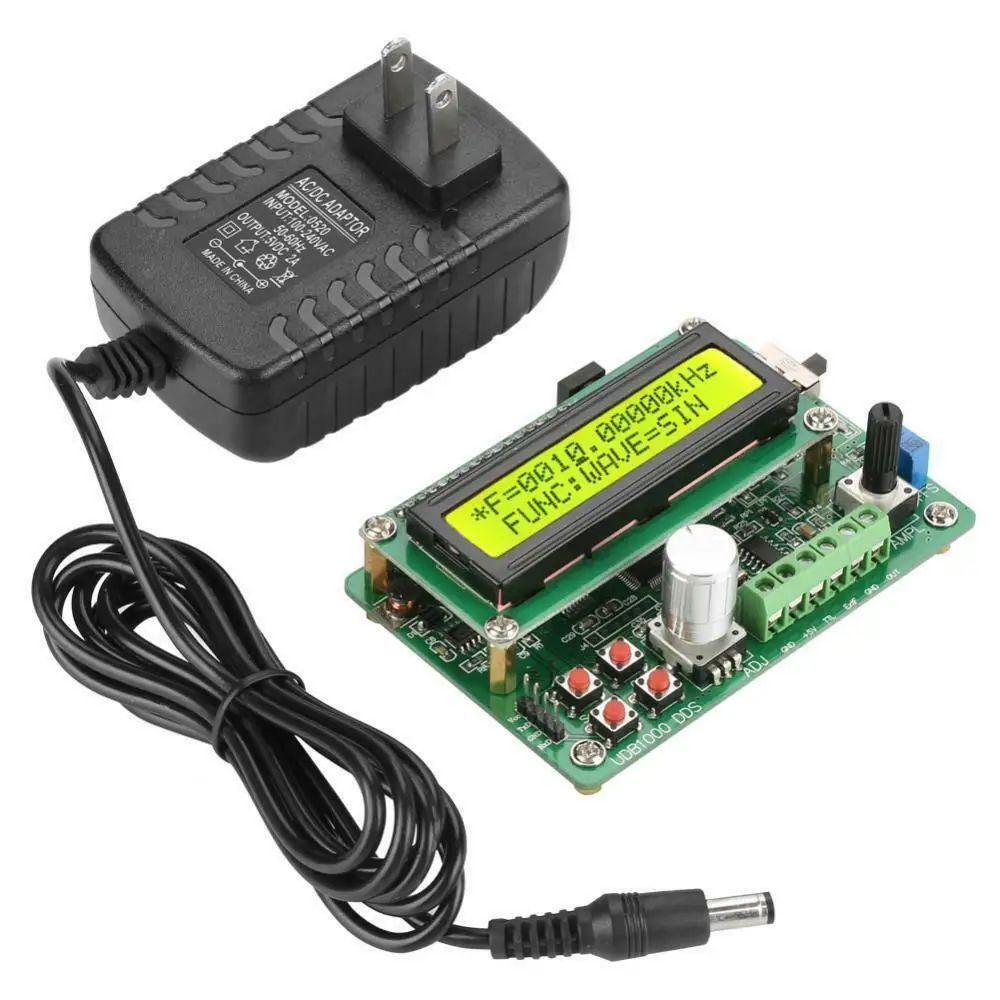

1 шт. UDB1005S функциональный Источник генератора сигналов счетчик частоты DDS модуль волны 5 МГц
1 шт.Адаптер постоянного тока 5 В (США/ЕС/AU/Великобритания. Пожалуйста, оставьте нам сообщение или мы отправим в зависимости от стандартов страны.)
Доступные способы оплаты: Paypal предпочтительный
Пересылка:
1. Мы предоставляем бесплатную доставку по международной почте Китая, и каждая посылка будет зарегистрирована с номером отслеживания. Мы также можем отправить через UPS/EMS/DHL/FedEx для альтернативный способ доставки для соответствующей платы. Пожалуйста, сообщите нам перед оплатой, если вам нужна раздельная доставка.
2. международная доставка требует сложных процедур доставки (таких, как таможня, транзитные станции и т. Д.), также будет зависеть от многих факторов, таких как праздники, погодные условия и т. Д., если вы не получили посылку в течение 30 дней с момента оплаты, пожалуйста, свяжитесь с нами.
3. время доставки: на основе авиапочты Китая и нашего опыта, пожалуйста, обратите внимание, что в США/Великобритании/Австралии это занимает около 10-15 рабочих дней; в Канаду, это занимает около 12-18 рабочих дней; в Бразилию/Южную Америку занимает около 25-35 рабочих дней. Для Италии/Франции/Испании/Германии/Восточной Европы это занимает 15-20 рабочих дней.
Возврат и замена и ремонт:
Мы принимаем возврат и замену в течение 30 дней с момента получения клиентом продуктов, пожалуйста, свяжитесь с нами в течение 30 дней с момента получения заказа. Товары должны быть возвращены в первоначальном состоянии. Как преимущество для наших клиентов, мы также предоставляем ремонт в течение 3 месяцев с дня, когда этот товар будет отправлен, после ремонта, мы отправим вам товар, но клиент должен оплатить оба способа доставки.
Отзывы:
1) ваши отзывы очень важны для нас, пожалуйста, сделайте несколько секунд, чтобы оставить отличные отзывы, если вы удовлетворены нашим продуктом или сервисом, большое спасибо!
2) мы всегда предлагаем самую низкую цену на лучшие товары и обслуживание для вас.
3) Пожалуйста, свяжитесь с нами, перед тем как оставить нейтральный (3 звезды) и негативный (1-2 звезды) отзыв. Мы приложим все усилия, чтобы разрешить вашу проблему и сделать вас довольными покупкой в нашем магазине. Спасибо!
Характеристики
- Бренд
- Jolooyo
- Максимальная мощность на канал
- Без питания
- Номер модели
- UDB1005S Signal Generator Source
