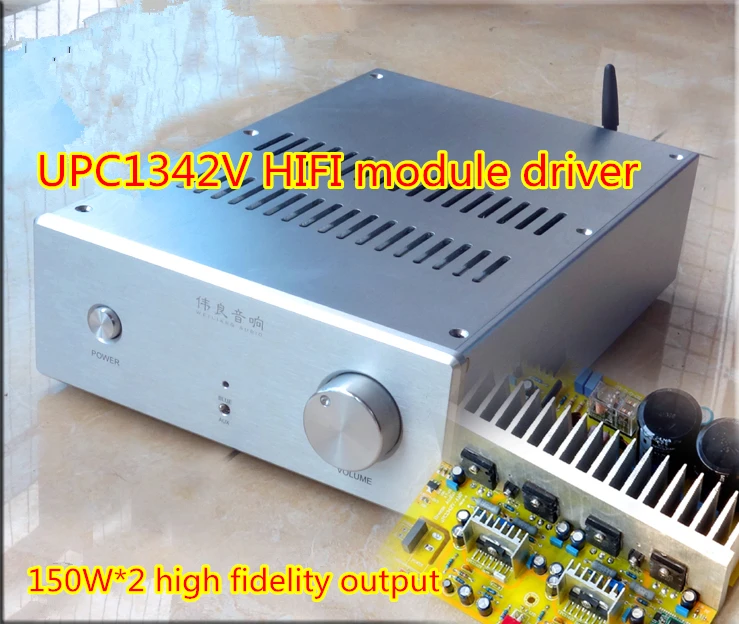

UPC1342V 150 Вт* 2 двухканальный Hi-Fi Мощность усилитель плата усилителя Bluetooth 5,0

Описание

Информация о продукте:

1. Справочная информация

UPC1342V-это модуль для продвижения на уровне hifi, разработанный Ник в 1990 s. На входной стадии используется относительно Классическая структура дифференциального усиления PNP, а диапазон частотного отклика цепи достигает 900 K. Даже текущий обычный дискретный компонент цепи трудно достичь этого уровня.Его выходная мощность, сильный контроль, экономически эффективный.Может регулировать класс статическое электричество, звук толстый, звук очень устойчивый к слуху, динамическое очень взрывное, низкочастотное хорошее;Это 3-4 уровня выше LM3886 и так далее.

2. Основной канал

Ник, следуя производительности широкополосного низкого искажения после UPC1225H 50 Вт схема привода, для того, чтобы адаптироваться к требованию высокой мощности запустили новое поколение аудио драйвера IC-UPC1342V, IC кроме UPC1225H преимущества и в основном одинаковые все периферийные цепи, отклонение выходного напряжения меньше (Плюс или минус 5 мВ), диапазон напряжения более широкий (плюс или минус 20 ~ + 70 в), мощность вождения более обильная, сжигать домашний усилитель мощности IC на выбор для друзей

3. Конструкция схемы

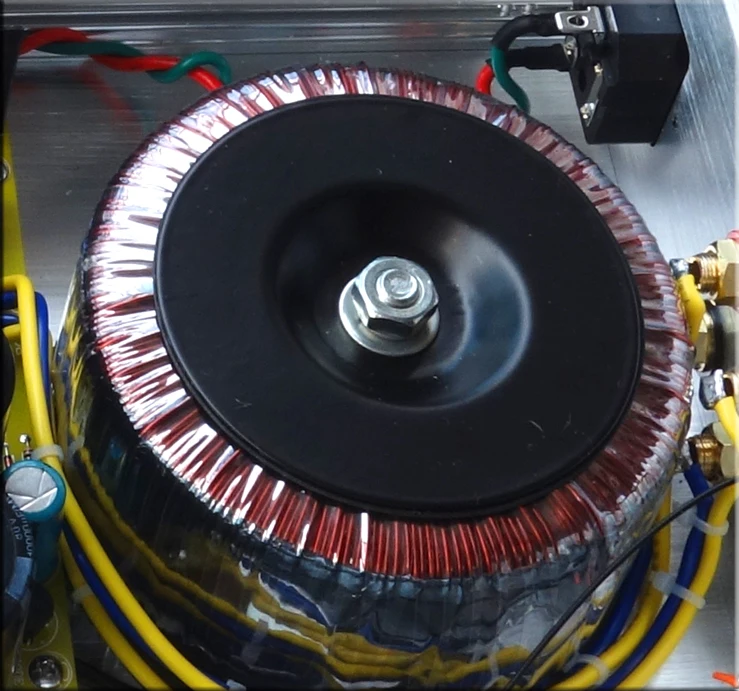

Плата принимает интегрированный дизайн, встроенный модуль bluetooth, бортовой радиатор, бортовой выпрямитель фильтра, бортовой цепи защиты 1237.Простая проводка, не нужно беспокоиться о помех.Эта плата является структурой UPC1342V высокой мощности трубки с простой схемой. Статическое электричество конечной трубки высокой мощности можно отрегулировать и класс А может быть выходным.Эта схема принимает двухканальный дизайн с четкой раскладкой. Блок питания и схема защиты находятся вдали от цепи усилителя. Кроме того, добавляется модуль bluetooth 4,0, который вручную управляется реле и переключателем на передней панели

4. Выход мощность

В зависимости от различного напряжения питания и сопротивления рога, выходная мощность 20-150 Вт.Когда AC35v работает, он может выводить 100 Вт * 2/8 евро и 150 Вт * 2/4 евро

5.Метод отладки

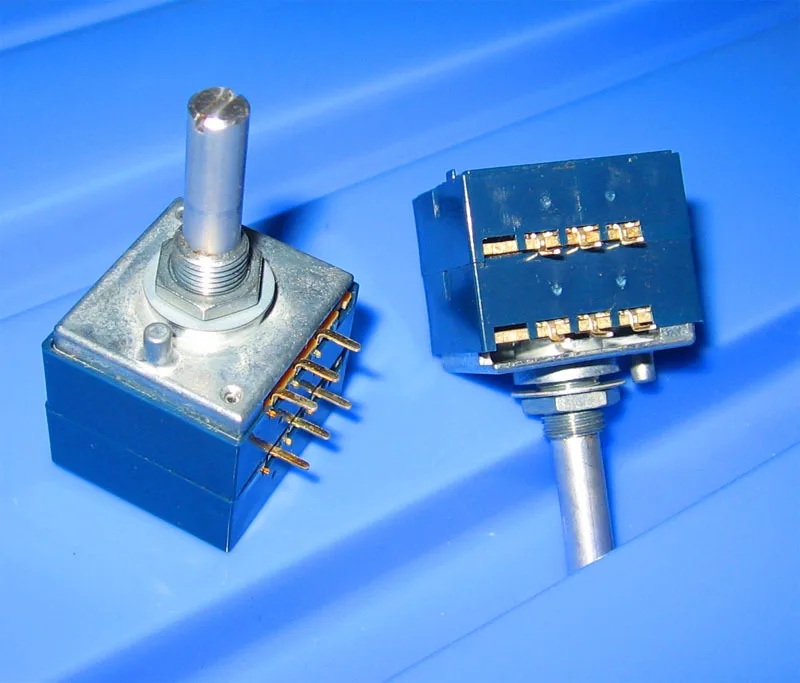

Эта плата имеет только один регулируемый многоконтурный потенциометр на канал, который используется для регулировки статическое электричество (ток класса А) трубки питания.После завершения сварки этой пластины регулируемый потенциометр поворачивается на головку по часовой стрелке (в это время статическое электричество составляет 0) перед подачей питания.Проводите тест на питание, подтвердите, что нет проблем с воспроизведением, затем медленно Отрегулируйте потенциометр по часовой стрелке, в то же время обнаружите 0,22 Ом Сопротивление напряжения (например, 44мв, статическая-200мА, с mV-файл для измерения мощности трубки E выход также может быть), Статическое электричество для регулировки требуемого значения.

Примечание: Из-за воздействия температуры отзывы, так как температура радиатора повышается, статическое электричество будет вытягиваться немного, что требует нескольких тестов и отладки.

Параметры продукта:

Среднее напряжение: около 1 мВ

Отношение сигнал/шум: 105dB

Шум уровень: 0.4mV

Размер: L311 * W215 * H82 мм
