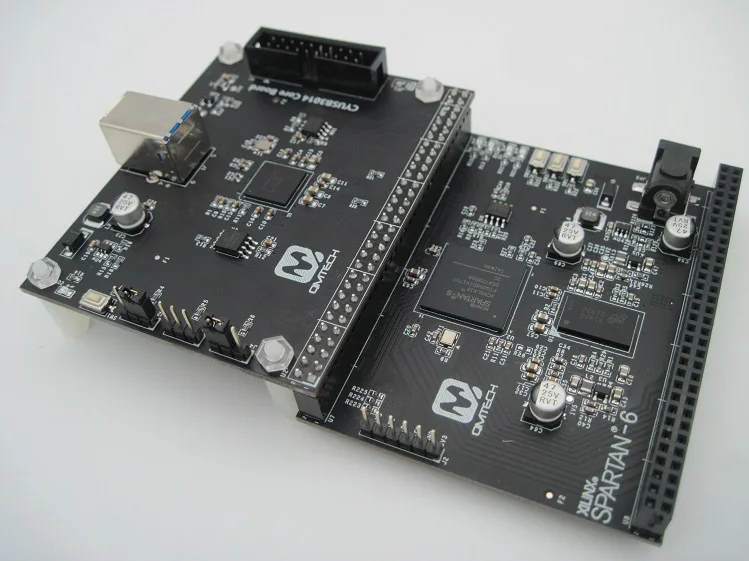

USB 3,0 CYUSB3014 макетная плата FPGA Spartan6 плата Artix 7 A7 основная плата

1. Главный чип управления: CYUSB3014;

2. Основная посылка чипа управления: BGA-121;

3. Внешние часы частота источника основного чипа управления: 19. 2 МГц;

4. Чип CYUSB3014 поставляется с: ядром ARM926EJ, работающим на частоте 200 МГц;

5. Чип CYUSB3014 поставляется с: SRAM размером 512кб;

6. CYUSB3014 макетная плата поставляется с M25P80 SPI флэш-чипом, 1 Мб байт памяти;

7. CYUSB3014 макетная плата поставляется с 16 КБ EEPROM, Модель: AT24C128;

8. CYUSB3014 макетная плата поставляется с 5 В до 3. 3 в DC/DC. Модель чипа: MP2359;

9. CYUSB3014 макетная плата поставляется с 3,3 В до 1,2 в чип-ядро напряжение DC/DC, модель чипа: NCP1529:

10. Макетная плата CYUSB3014 выводит ряд 64 p, 2,54 мм pitch pins, который используется для внешних процессоров, FPGA модулей и т. Д.:

11. Макетная плата CYUSB3014 приводит к разъему штыря управления загрузкой, который используется для контроля того, начинается ли основной контрольный чип от SPI Flash или начинается с USB:

12. Плата разработки CYUSB3014 приводит к кнопке сброса системы чипа;

13. CYUSB3014 макетная плата приводит к USB 3,0 type-B type-female base;
