Описание
Основные характеристики этого преобразователя:
Iec/SMBUS и UART (последовательный порт ttl) одновременно действительны, один конвертер эквивалентен двум устройствам онлайн одновременно!
Таким образом, при просмотре информации о печати последовательного порта параметры чипа могут быть настроены через систему отладки iec/SMBUS.
И подключи и играй, не нужно устанавливать драйвер;

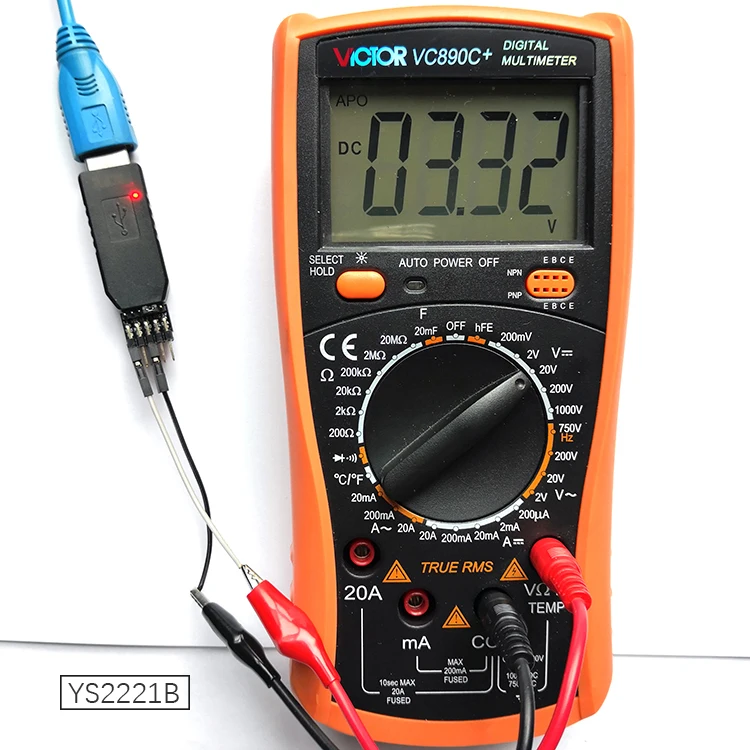

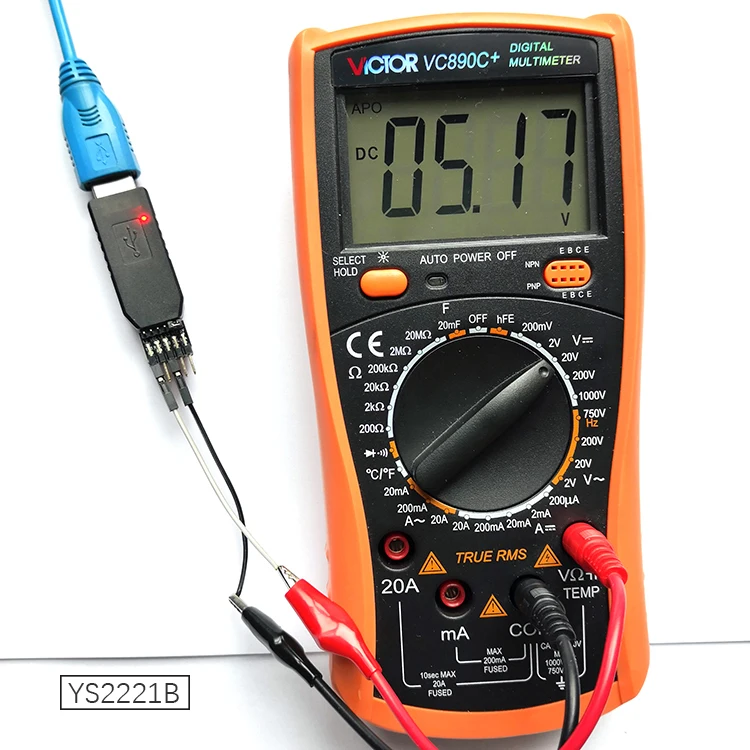

Этот преобразователь поддерживает все уровни от 1,2 В до 5 В, больше не головная боль, проблема несоответствия уровня сигнала!
==================================================

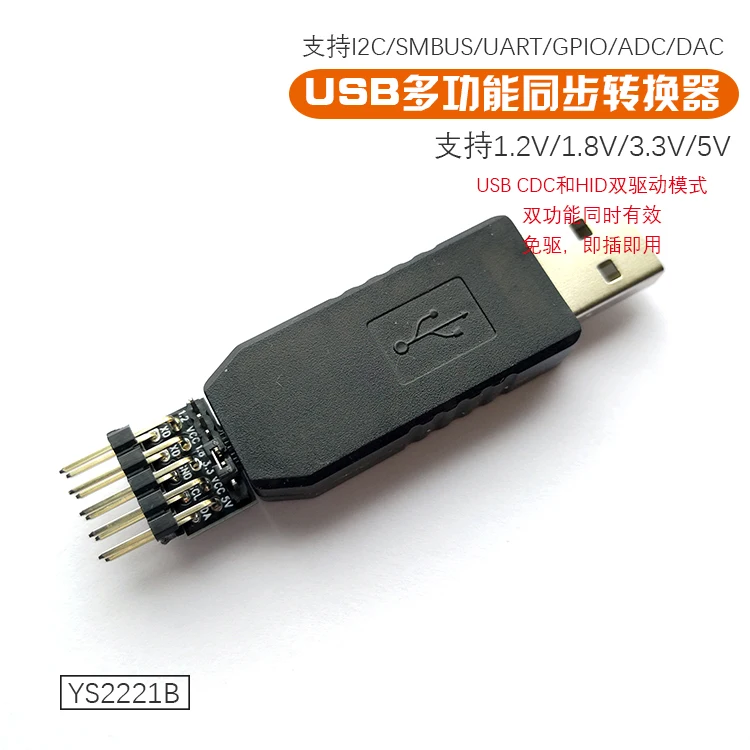

Многофункциональный синхронный преобразователь USB
Модель: YS2221B
Встроенный оригинальный импортный микрочип преобразования MCP2221A
Поддержка USB Поворот iec/SMBUS/UART/GPIO/ADC, DAC/IOC/CLOCK
Посылка Описание:
Одиночный преобразователь: адаптер x 1
Комплект проводов: адаптер x 1 + удлинитель USB x 1 + 5 P dupont line x 2
Поддержка USB2.0 полная скорость (12 МБ/с./с)
USB CDC и HID двойной режим драйвера, поддержка USB к UART и USB к функциям iec/SMBUS одновременно эффективно
Принять режим CDC для привода USB к UART
HID mode drive USB к IEC/SMBUS и сопутствующий контроль и конфигурация
Поддержка сканирования адреса устройства шины
Четыре gpios поддерживаются и могут быть настроены для различных специальных функций
Поддержка ADC входа для сбора аналоговых сигналов
Поддержка вывода ЦАП, полное цифровое и аналоговое преобразование
Поддержка функции прерывания IOC, изменение сигнала, прерывание
Поддержка тактового выхода, может быть настроен с различной выходной частотой
Может быть настроен с описанием символа VID PID
Полный статус индикатор:
UART получает и отправляет световой светильник, мигающий красный светильник и Мигающий зеленый светильник
Светильник-индикатор, синий индикатор, мигающий светильник
Красный индикатор питания
USB к UART
CDC режим, подключи и работай, дисплей COM порт оборудования
Диапазон поддержки скорости передачи: 300-460800 бит/с
Usb-разъем для устройства IEC Master
HID режим, подключи и работай
64 байт буфера
Поддержка тактовой частоты 400 кГц
Поддержка 7 бит, 10 бит адрес устройства
Поддержка максимальной длины блока чтения и записи до 65535 байтов
Usb-разъем для SMBus Master
Поддержка все SMBus транспортных средств
Поддержка тактовой частоты 400 кГц
GPIO
Четыре GPIO поддерживаются
Все GPIO могут быть настроены с помощью программного обеспечения для других специальных функций
GP1, GP2 и GP3 можно настроить как ADC вход для сбора аналоговых сигналов
GP2 и GP3 могут быть настроены как DAC выход для завершения цифро-аналогового преобразования
GP1 может быть настроен как функция прерывания IOC. При смене сигнала происходит прерывание
GP1 может быть настроен как тактовый выход, различные выходные частоты могут быть настроены
Поддержка многоплатформенной системы
Windows (XP SP3 и выше)
LINUX (все версии, поддерживающие протоколы CDC и HID)
Mac OS (10,7 и выше)
Программное обеспечение:
Доступен для загрузки по адресу:
MCP2221 igc/SMBus терминал (v2.0)
Http://ww1.microchip.com/downloads/en/DeviceDoc/MCP2221Terminal.zip
Программное обеспечение Инструкция:
Https://pan.baidu.com/s/1HClgqdhWaiRxcDVuFXWmwQ
Демонстрационная анимация программного интерфейса:
Https://pan.baidu.com/s/1AltRH-O0aQjQg2SY_AzgdQ
Чтения и записи 16-бит регистр операции Демонстрация:
16 бит адрес регистра состоит из 2 байт, с низким уровнем заказа байт перед тем, как и с высоким уровнем заказа байт после
Более подробную информацию можно скачать с веб-сайта Macrochip
Https://www.microchip.com/wwwproducts/en/MCP2221A
