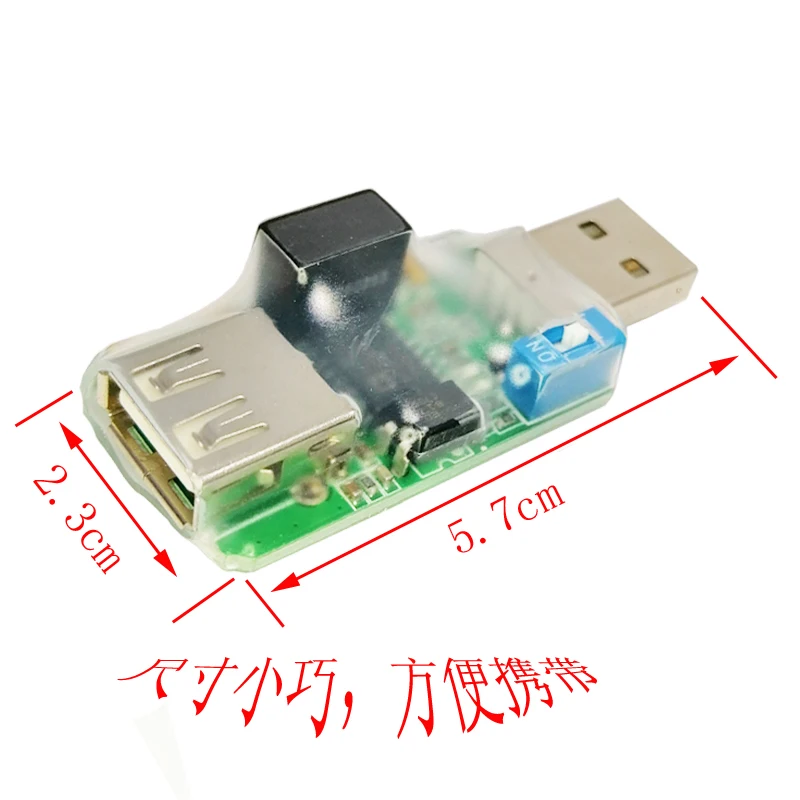

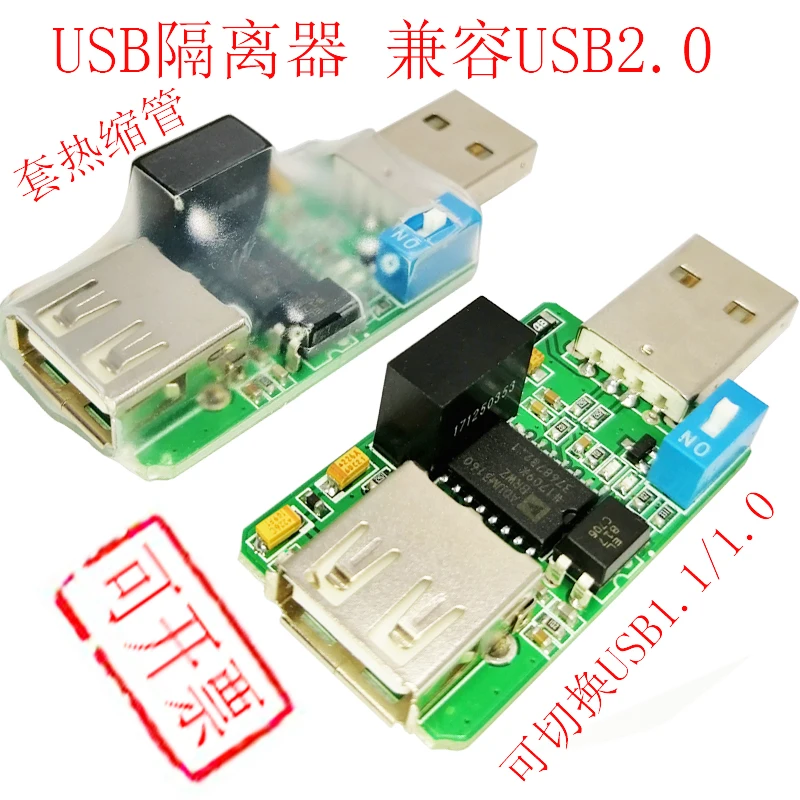

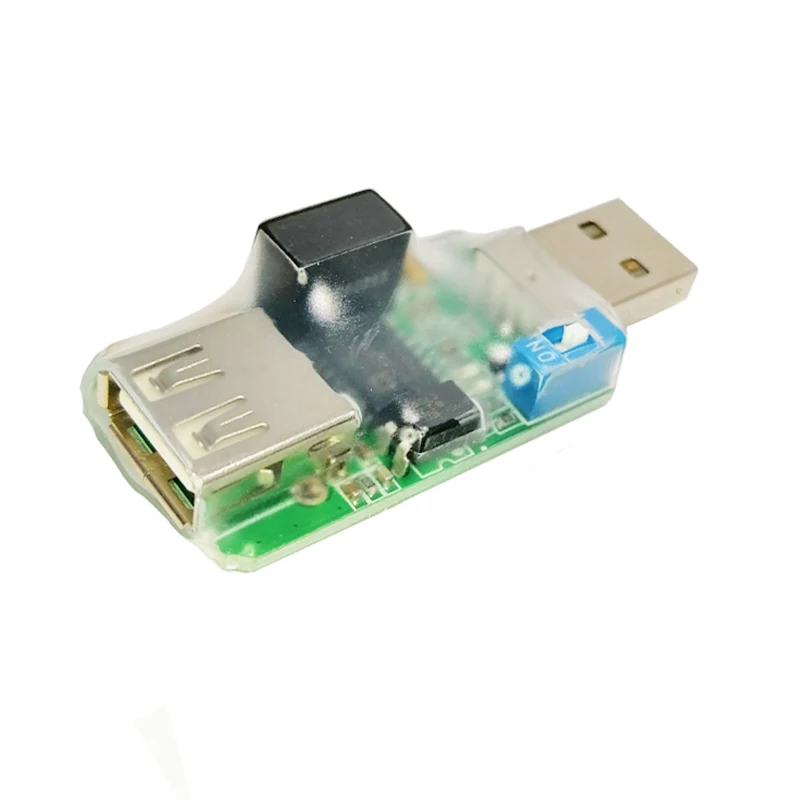

USB к USB изолятор USB-USB разделитель USB разделительная плата модуль ADUM4160/3160

Этот продукт используется по технологии proprietaryiCoupler®, является первым в отрасли единичным пакетным решением 。 совместимость с USB 2,0, обеспечивает полную изоляцию 1,5 MbpsAnd12 MbpsData rate, изоляцию 1500vvolthage, внешний источник питания не требуется, драйвер не требуется. usbсинхронизация сигнала, амплитуда, направление, скорость, Статут и его сложности, так что применение usbмагнитная изоляция сигналов также очень сложная технология., этот пункт в основном представляет собой самый высокий уровень в области изоляции.

Технические показатели:

■ CompatibleUSB2.0

③ Напряжение изоляции adum3160: 2500 В

③ Напряжение изоляции модуля питания: 1500 В

③ Поддержка speed1.5Mbps и full speed12Mbps чистое высокоскоростное оборудование не поддерживается

③ Поддержка usbконтроль передачи, Пакетная передача, прерывание передачи, синхронизация/равная передача

③ Источник питания: взят из компьютера hostUSBMouth

■Бесплатный привод, более удобный в использовании

● Условия использования: от-40 ℃ до 85 ℃

Почему это правильно? Изоляция интерфейса usb?

Интерфейс usbуже является электронным инженером, повседневная работа сотрудников, один из наиболее часто используемых интерфейсов в жизни. и по мере того, как компьютерная промышленность становится все более конкурентоспособной, цена продукции становится все ниже и ниже,

Заставляя большинство торговцев к материнским платам компьютера часть защиты интерфейса может быть упрощена и упрощена, может сохранить провинции. Интерфейс USB не только часто с человеческим телом, внешним контактом, и много раз это также

Внешнее оборудование питания. Эти многие ситуации в настоящее время водят к много computersUSBInterface удара вперед. Даже материнская плата повреждена.

Этот продукт подходит для следующих пользователей:

1. Содержит Сильное электричество, сильные помехи рабочей среды

Некоторые цепи содержат Сильное электричество, сильные помехи (такие как высокий пьезоэлектрический, инвертор, привод двигателя и т. д.) окружающей среды, случаев, связанных с подключением к компьютеру, обязательно Изолируйте, чтобы обеспечить компьютер, личной безопасности 。

2. Чувствительное к шуму поле

Все знают, компьютер является большим источником шума. В области чувствительности к шуму, мы можем использовать это оборудование usbинтерфейс для изоляции связи. Такие как высокая система сбора данных precisionusb, hifiound система.

3. USBDebugging оборудование

Например, varioususbinterface JTAG/SWDSimulator, ISP/ASP/IAP/ICPDownloader и т. д. когда вы часто не подключаетесь во время отладки, когда моделирование является ненормальным, может быть использовано usbthe isolator постараемся улучшить.

4. Различные промышленные контроллеры

Промышленная среда, USBEquipment часто сбои, SuchUSBMouse, клавиатура, usbкоммуникационное оборудование, такое как последовательный порт 。 USBThe spacer может эффективно уменьшить шанс падения и повреждения этих устройств в промышленной среде.

Иногда он должен быть расширенным, USBThe spacer может работать как очень goodUSBRepeater, он также может изолировать местную разницу давления в восходящем и нисходящем оборудовании.

5. Другие общие usbпериферийные устройства, например, мышь, клавиатура, usbзвуковая карта, отличный диск, принтер, цифровая камера, USBHub (концентратор), USB камера 。

6. Медицинское оборудование

Безопасность человеческого тела является самым важным и первичным., но некоторые медицинские устройства passUSBInterface для подключения к компьютеру, в процессе сбора данных о человеческом теле, должны иметь прямой электрический контакт с человеческим телом,

Избегайте электрического удара, вызванного высоким напряжением, которое может быть передано от компьютера к человеческому телу через оборудование и интерфейсные линии., электрическая изоляция интерфейсной линии становится одной из важных защитных мер.

Тестирование Поддерживаемые устройства:

Полный высокой скорости автомобиля:

Отличный диск, цифровая камера, устройство для чтения карт, мобильный жесткий диск, UShield, USBHub, AVRJTAG, AVRISP, AVRISPMKII, S-Lab, JET51, J-Link, FET430UIF, PICKIT2, XDS100, LPC -ссылка, ICD2, usbпоследовательный порт (FT232, CP2102, PL2303, CH341Chip).

Низкая скорость оборудование:

Клавиатура, мышь, USBASP, USBHIDEquipment, USBCDCEquipment.

Протестированные Неподдерживаемые устройства usbбеспроводная сетевая карта, PartUSB3. 0 отличный диск 。
