USB очередь usbcan может отладчик для поддержки развития два

Описание

Функциональные характеристики:

Usbcan отладчик с 1 может интерфейс, ПК может быть подключен к стандартной сети через USB-автобус, строительство лабораторной лаборатории Fieldbus, промышленный контроль, интеллектуальное строительство, обработка данных, автомобильная электроника и другие поля в процессе сбора данных, можно Основной блок управления сетью связи передачи данных.

Usbcan отладчик может быть использован в качестве стандарта может автобус, может автобус может автобусное сообщение оборудования, тестирование, мощный инструмент для анализа данных; в то же время, отладчик usbcan имеет характеристики небольшого объема, удобной установки, но также лучший выбор для портативных пользователей системы.

Usbcan отладчик может использоваться для предоставления программного обеспечения usbcan, непосредственно к конфигурации шины, отправлять и получать. Пользователи могут также обратиться в магазин, чтобы предоставить библиотеку динамической ссылки DLL, утилиты для записи своих собственных приложений, чтобы облегчить разработку системных программных продуктов.

Usbcan отладчик оборудования, может автобусный канал принимает модуль питания DCDC, фотоэлектрическую изоляцию, адаптер интерфейса обладает сильной защитой от jamming, значительно повысить надежность системы для использования в суровых условиях.

Аппаратные средства параметры:

USB и можно преобразовать протокол шины;
Интерфейс USB поддерживает кабель USB2.0, совместимый с USB1.1;
-Поддержка CAN2.0A и CAN2.0B протокола, поддержка стандартной рамы и Расширенная рамка;
-Поддержка двухсторонней передачи, отправки и приема;
Рамки поддержки данных, формат удаленного кадра;
Контроллер может быть необязательным, конфигурация программного обеспечения;
Возможность трансивера используется в магнитной изоляции, напряжение изоляции с 2500 В;
Контроллер может с 3 буфером передачи, 8 аппаратных FIFO получить буфер, получение самой высокой вместимости до7000Рамки в секунду;
-USB-автобус прямого питания;
Изоляция изоляции модуля: 1000 vrms;
Рабочая температура:-0 ~ 70 градусов;
-Размер оболочки: 70*45 * 18мм, очень маленький.

Типичные применения
-Через интерфейс USB PC или Notebook для передачи и получения может автобусной сети;
Анализ быстрого доступа к сетевым данным, данные;
Интерфейс USB и можно сетевой интерфейс;
Мониторинг сети промышленных полевых сетей может.
Инвентарь
Usbcan отладчик улучшенной версии 1.
Кабель USB подключения ПК может быть непосредственно подключен к отладчику usbcan.
Usbcan отладчик программное обеспечение инструмента, и может проверить программное обеспечение визуального c + исходный код, DLL, lib и другие документы развития, руководство пользователя, информация о автобусе и т. д.;

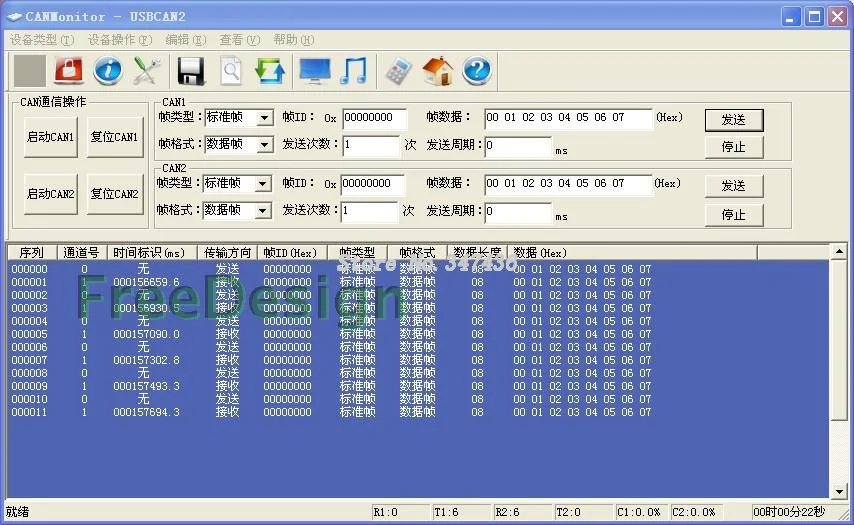

Программный интерфейс

Перечень двух функций в области развития
Fd_opendevice (devicetype DWORD, deviceind DWORD, зарезервированное DWORD);
Fd_closedevice (devicetype DWORD, deviceind DWORD);
Fd_initcan (devenetype DWORD, deviceind DWORD, canind DWORD, pinitconfig), ();
Fd_startcan (devicetype DWORD, deviceind DWORD, canind DWORD);
Fd_resetcan (devicetype DWORD, deviceind DWORD, canind DWORD);
Fd_transmit (devicetype DWORD, deviceind DWORD, canind DWORD, psend, ulong, Len);
Fd_receed (devicetype DWORD, DWORD, canind DWORD, preceive, Len ulong, int,Waittime =-1);
Fd_getreceivenum (devicetype DWORD, deviceind DWORD, canind DWORD);
Fd_clearbuffer (devicewip DWORD, deviceind DWORD, canind DWORD);
Fd_rxacptmaskinit (devicetype DWORD, deviceind DWORD, canind DWORD, pmask prx_mask), ();
Fd_disablerxacptfilter (devicetype DWORD, deviceind DWORD, canind DWORD, N DWORD), ();
Fd_rxacptfilterinit (devicetype DWORD, deviceind DWORD, canind DWORD, pfilter prx_filter), ();

.
