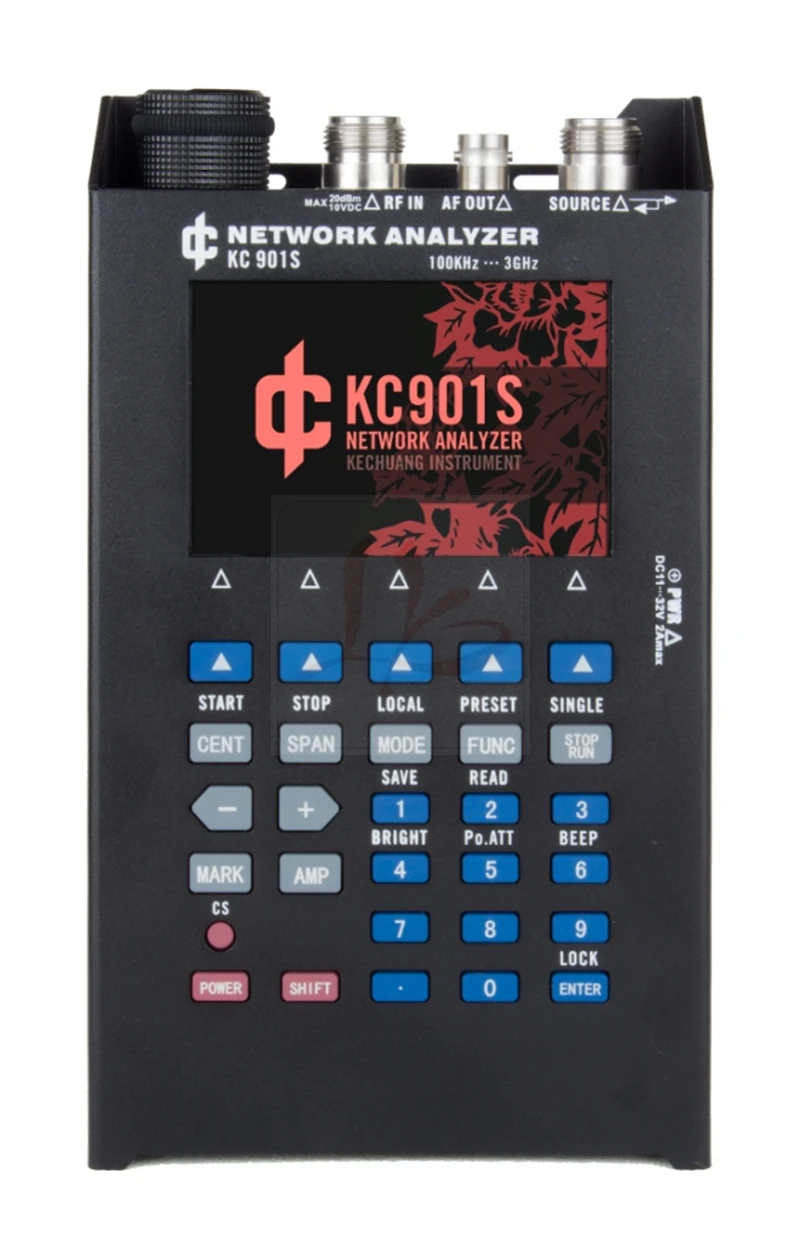

Векторный анализатор день подачи анализа частоты поля радио KC901S

Описание

Векторный анализатор сети дневная частота анализа частотного спектра полевая силовая радиостанция KC901S

Официальный Векторный анализатор антенн для разработки персонального приложения. Он поддерживает одиночный анализ векторной сети порта и двойной порт scalar Сетевой анализ, и расширяет спектр, силовая сила и генератор сигнала и так далее. KC901S с профессиональной практичностью и, включая поддержку в течение пяти часов рабочей нагрузки ячейки, объем всего 1 дм3, весом всего 1 кг, для пользователей для получения нового опыта.

Основные особенности *
3 ГГц диапазон частот
1 Гц Шаг частоты
Надежный точность и стабильность
Два раза преобразователи частоты, анти внешнее вмешательство
Богатый функционал и легкий дизайн
Сообщество мудрость кристаллизации
Основная функция
Тест на передачу (scalar: фильтр отладки, усилитель, тестовая антенна directivity)
Испытание на отражение (вектор: импедансное соответствие отладки антенной системы, качество проверки)
Дисплей спектра и измерение силы поля * (производительность выбросов испытательных станций, найти источник помех)
Выходной сигнал одного частотного пункта
Рекомендуется применение
KC901S в основном для отладки каналов радиочастот (RF), таких как фильтры, усилители, разветвитель, автоматический выключатель, тестовый входной и выходной импеданс, качество оценки системы подачи антенн, уровни уровня обнаружения амплитуды сигнала. В большинстве частотных диапазонов могут проводиться измерения прочности на местах и поиск помех.
Данный инструмент может эффективно повысить эффективность работы, уменьшить нагрузку на нагрузку, улучшить качество работы. 901 S-это каждый электронный инженер должен иметь тестовый инструмент, также может использоваться в качестве средства связи, радиостанция и телевизионная передающая станция технического персонала постоянного инструмента.В чем разница между KC901S и KC901H

KC901H-любимый продукт scalar сетевых анализаторов, стереотипы за три года назад. С трех лет большинство пользователей и игроков выдвинули много ценных предложений.
KC901S унаследовал преимущества KC901H, значительно улучшил, подавляющее большинство рекомендаций сообщества активно откликнулось. Их основным отличием является:
1, появление очевидных различий, KC901S использует более удобную клавиатуру, В то время как интеграция степени совершенствования, размер длины KC901H уменьшен почти на 3 см.
2, разница между функцией, S11 KC901S функция полностью поддерживает векторное испытание, производительность измерения отражения существенное увеличение, В дополнение к низкочастотной функции источника сигнала (частота так же низкая, как 3 Гц).
3, диапазон частот разницы, s11 KC901S функция может эффективно использоваться, чтобы ниже частоты KC901H, s11 300 кГц функция может работать только эффективно до 1,5 мГц.
4, разница между интерфейсом данных, KC901H без интерфейса, KC901S имеет USB интерфейс и карту памяти microSD, вы можете легко получить доступ к результатам измерения.
5, разница между опытом пользователя, FPGA использует KC901S для решения высокоскоростных данных, функционирование flueny имеет фундаментальное улучшение; Программное обеспечение использует платформу нового поколения KC, более простой в использовании.
6, более долгая жизнь, KC901S в режиме максимального потребления энергии, батарея может быть 4 часа (факультативно 5,5 часов), при этом вес уменьшен около 200 г.
7, встроенный барометр/высотный метр.

Технические параметры (только для справки, в зависимости от того, какая официальная версия)
Частотный диапазон:
Передачи Тесты 100kHz ...... 3 ГГц
Отражение Тесты 250kHz ...... 3 ГГц
Аудио сигнала 3Hz ...... 10 мГц
Уровень выходного сигнала (Типичный):
+ 3dBm или 2 МВт (radio frequency 3 ГГц-1 мГц)
Встроенный в радиочастотную переменную аттенютор: 0-30дб
0,05-1,5 В (аудио 3 Гц-1 мГц)
Вход Чувствительность:
Лучше, чем-107dBm или 1 В (2 ГГц-300 кГц)
Лучше, чем-87dBm или 10 mu V (2-2,8 ГГц)
Нанесенный уровень:
Все РЧ порты DC10V, + 20dBm
Диапазон испытаний S21 (типичное значение):
100dB (1 мГц-1 ГГц, о 60dB на 100 кГц)
70dB (1-2 ГГц)
60dB (2-3 ГГц)
Разрешение мощность:
Частота 1 Гц, уровень 0.01дб, фаза 0,01 градусов, атмосферное давление 0.1hPa, высота 0,1 м.
Неопределенность уровня (типичное значение, 25 с):
1.5дб (тест спектра, REF = 20dBm), + 3дБ (спектр, режим силы поля)
(0,5 + 0.05л) + дБ (тест S21, через калибровку, потеря вставки L меньше или равна 60дБ)
+ 1дБ,-3дБ (потеря, соль =-3дБ калибровка вектора, RL =-25дБ)
Абсолютная Ориентация (90% интервала лучше, чем это значение):
18dB (15 мГц-3 мГц, 2 ГГц-3 ГГц)
20dB (2 ГГц-15 мГц)
Относительная ориентация (калибровка vector SOL, калибровочные детали назад к повреждениям, чем 48дб, 90% диапазон)
45dB (2,5 ГГц-3 мГц)
30dB (3 мГц-2,5 ГГц, 3 ГГц-1 мГц)
20dB (1 мГц-300 кГц)
Неопределенность фазы (preheat 1 минут, режим непрерывной работы)
2 градусов (1 ГГц-3 мГц)
6 градусов (2,5 ГГц-1 мГц, 3 мГц-1 ГГц)
8 градусов (3 ГГц-300 кГц, 1 мГц-2,5 ГГц)
Сопротивление Тесты
Z и R диапазон: 0-999
Диапазон X: + 0-999
Может отображать значение 1000-9999, только для справки
Неопределенность (25-200 диапазон): + (2.5% + 5)
Характеристики порта (статические)
Выходной порт SWR: около 1,8
Входной порт SWR: около 2
При испытании передачи, внешний 10дБ аттенюатор может быть улучшен до 1,2 от постоянной волны.
Стабильность частоты:
1ppm/year25 C, первоначальная точность набора: + 0.5млн-1
Барометр
Давление диапазон 300-1100hPa
3hPa (0 ~ 45 C) неопределенности давления воздуха
Диапазон высоты 9000 м--100
Измерения скорости
2 мс/точка, сканирование экрана около 1 секунды (медленный, 450пт)
Прибор можно установить быстрее, но ошибка увеличивается. Пользователи могут быть основаны на спросе на скорость и точность необходимости взвешивать выбор.
Мощность Напряжение питания:
11.5V...... 32 В (внешний блок питания); 6. 5... 8,4 В (батарея)
105V ...... 230 В, 50/60 Гц (адаптер питания вход)
Время автономной работы (полный заряд батареи, типичное значение, 15 с):
7 часов (спектр, интенсивность поля, источник сигнала);
5 часов (S21 или S11, включая испытание на потерю вставки)
20 часов (стоп статус, яркость дисплея 10%)
Допустимый диапазон рабочей температуры и влажности:
-20 ...... 65 C (внешний блок питания, когда мощность аккумулятора в диапазоне зависит от температуры аккумулятора)
Когда температура падает ниже-10, сигнал тревоги срабатывает, прибор автоматически замедляет скорость измерения и не влияет на измерение.
Когда температура падает ниже-30, жидкая кристаллическая панель должна быть теплой.
Температура поднимается до 85 градусов по Цельсию, высота настольного стола, экран может появиться шаблон, после нормальной температуры, можно вернуть в нормальное.
Задержка ...... Используя диапазон 45 град C, следует использовать для непрерывной работы, 1 минут прогрева, калибровка пользователя, и должна делать хорошую работу в охране труда, чтобы избежать обморожения, ожогов.
10% ...... 90% Р. В., без конденсации
Габариты:
200*114*46 мм (длина * ширина * толщина)
Качество (включая аккумулятор):
Вес хост-нетто: менее 1,2 кг
Общее качество упаковки: около 2,0 кг
Объяснить
Могут быть постоянные или случайные аномальные точки данных, неопределенность этих аномальных точек данных хуже, чем опубликованный индекс.
Индикаторы завода строго в опубликованных технических параметрах; индикаторы конструкции строго в заводских проверочных показателях; не исключают небольшое количество аномальных точек;
Рекомендуемый период проверки составляет 1 год.

Вес: 2,5 кг
