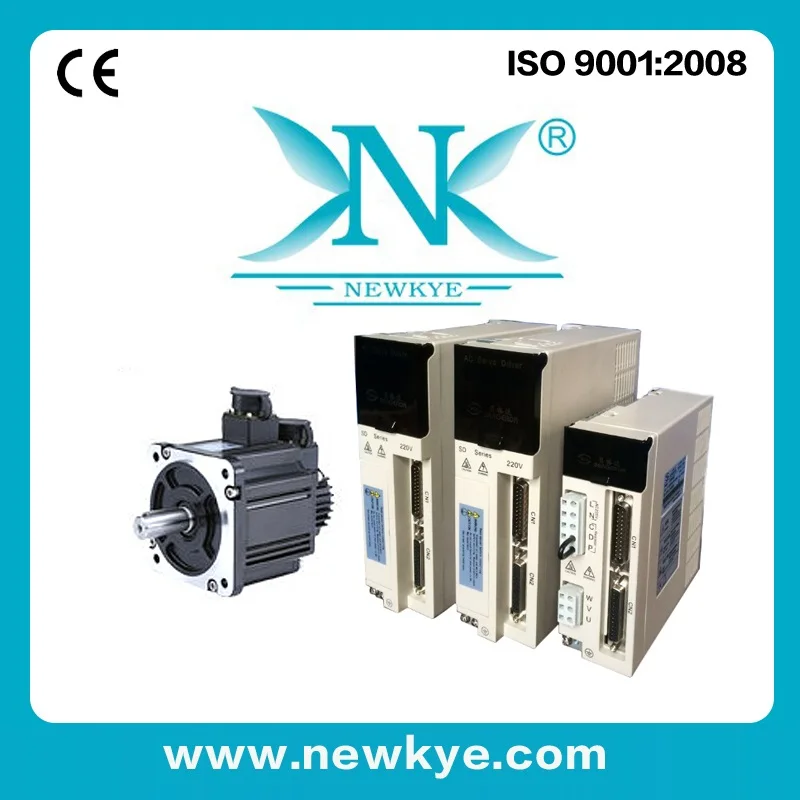

Вышивка Крестом Пакет: 1.5kw 10n. m 1500 об./мин. Серводвигатель и сервопривод sdi20 для робота

Упаковка 1.5k0w 10n. m 1500 об./мин. сервопривод мотор и серводрайвер sdi20 для робота

Вышивка Крестом Пакет: 1.5kw 10n. m 1500 об./мин. Серводвигатель и сервопривод sdi20 для робота

Размер рамы: 130 мм

Заглушка моторного намотка (4 pin-док-станции):

Обмотки приводит	U	V	W	Pe
Номер сокета	2	3	4	1

Отзывы элемента гнездо:

Провинциальный линия энкодера разъем (15 pin)

Сигнала приводит	5 В	GND	+	B +	Z +	-	B-	Z-	Pe
Номер сокета	2	3	4	5	6	7	8	9	10	11	12	13	14	15	1

Фотоэлектрические кодер разъем(15 pin)

Сигнала приводит	5 В	0 В	+	B +	Z +	-	B-	Z-	U +	V +	W +	U-	V-	W-	Pe
Номер сокета	2	3	4	5	6	7	8	9	10	11	12	13	14	15	1

Абсолютный энкодер разъем(7 pin)

Сигнала приводит	GND	Vb	SD-	0 В	SD +	+ 5 В	Pe
Номер сокета	2	3	4	5	6	7	1

Модель под названием

Модель двигателя состоит из кадра, кода имени продукта, кода производительности и т. д.

60 ст-им H 013 30 Z1

(1) (2) (3) (4) (5) (6) (7)

(1): размер рамы: 60 мм

(2): AC постоянный магнит синхронный сервопривод мотор

(3): отзывы элементов (IM представителей photoelectric энкодер, представители представителей. является ли представительницы абсолютным энкодером)

(4): адаптер-драйвер рабочего напряжения (в AC): 380 (пустые представители 220В)

(5): Номинальный крутящий момент: три-digit 0. 1n. m

(6): Номинальная скорость: два-digit 100rpm

(7): с электромагнитным тормозом (Z2 представительницы постоянного магнитного тормоза, пустые представители без тормоза.

130 серия сервопривод

Технические характеристики:

Двигатель модель	130ST-IM04025	130ST-IM05025	130ST-IM06025	130ST-IM07725
Номинальная мощность (кВт)	1.0	1.3	1.5	2.0
Номинальное напряжение (В)	220	220	220	220
Номинальный ток (А)	4.0	5.0	6.0	7.5
Номинальная скорость (об/мин)	2500	2500	2500	2500
Номинальный крутящий момент (Н. м)	4	5.0	6	7.7
Пиковый крутящий момент (Н. М)	12	15	18	22
Напряжение постоянной (В/1000р/мин)	72	68	65	68
Коэффициент крутящий момент (Н. м/А)	1.0	1.0	1.0	1.03
Ротор инерционный (кг. м2)	0.85 × 10-3	1.06 × 10-3	1.26 × 10-3	1.53 × 10-3
Сопротивление линии (Ом)	2.76	1.84	1.21	1.01
Линейная индуктивность (mh)	6.42	4.9	3.87	2.94
Константа электрического времени (MS)	2.32	2.66	3.26	3.8
Вес (кг)	6.2	6.6	7.4	8.3
Номер линии энкодера (ppr)	2500
Класс изоляции	Класса f
Детская безопасность класса	IP65
Защита окружающей среды	Температура:-20 ~ + 50 влажности: <90% (неконденсаторные условия)

Технические характеристики:

Двигатель модель	130ST-IM10010	130ST-IM10015	130ST-IM10025	130ST-IM15015	130ST-IM15025
Номинальная мощность (кВт)	1.0	1.5	2.6	2.3	3.8
Номинальное напряжение (В)	220	220	220	220	220
Номинальный ток (А)	4.5	6.0	10	9.5	13.5
Номинальная скорость (об/мин)	1000	1500	2500	1500	2500
Номинальный крутящий момент (Н. м)	10	10	10	15	15
Пиковый крутящий момент (Н. М)	20	25	25	30	30
Напряжение постоянной (В/1000р/мин)	140	103	70	114	67
Коэффициент крутящий момент (Н. м/А)	2.2	1.67	1.0	1.58	1.11
Ротор инерционный (кг. м2)	1.94 × 10-3	1.94 × 10-3	1.94 × 10-3	2.77 × 10-3	2.77 × 10-3
Сопротивление линии (Ом)	2.7	1.5	0.73	1.1	0.49
Линейная индуктивность (mh)	8.8	4.37	2.45	4.45	1.68
Константа электрического времени (MS)	3.26	2.91	3.36	4.05	3.43
Вес (кг)	10.2	10.2	9.8	12.6	11.7
Номер линии энкодера (ppr)	2500
Класс изоляции	Класса f
Детская безопасность класса	IP65
Защита окружающей среды	Температура:-20 ~ + 50 влажности: <90% (неконденсаторные условия)

Примечание: если необходимы другие особые требования, пожалуйста, свяжитесь с нашим техническим отделом.

Установка меры предосторожности:

1. установите/разобрать на конец вала двигателя, не Ударьте вал жесткий, для предотвращения повреждения энкодера в другой стороне моторного вала.

2. Попробуйте предотвратить вибрацию оси, чтобы предотвратить повреждение подшипника.

Размер установки: блок = мм

Номинальный крутящий момент (Н. м)	4 Н. М.	5 Н. М.	6 n. м	7.7N.m	10N. м		15N. м
Номинальный крутящий момент (Н. м)	4 Н. М.	5 Н. М.	6 n. м	7.7N.m	1000/1500 об./мин.	2500 об./мин.	1500 об./мин.	2500 об./мин.
Без размера тормоза (l)	166	171	179	192	213	209	241	231
С электромагнитным тормозом (l)	223	228	236	249	294	290	322	312
Размер тормозов с постоянным магнитом (l)	236	241	249	262	283	279	311	301

Вышивка Крестом Пакет: 1.5kw 10n. m 1500 об./мин. Серводвигатель и сервопривод sdi20 для робота

Выше является стандартным размером установки, его можно изменить в соответствии с требованиями заказчика.

SD Drive характеристики:

Основные технические характеристики	Модель	Sd * 08	Sd * 13	Sd * 20	Sd * 50
	Текущая оценка (а)	4.5	5.5	9.5	18.0
	Потребляемая мощность	Однофазный или трехфазный AC170 ~ 253 В
		50/60 Гц
	Способ охлаждения	Естественное охлаждение
	Управление метод	Svpwmcontrol
	Кодер	Инкрементный
Внутренние Функции	Дисплей и операции	Шестидюймовый дисплей светодиодный: четыре функциональных ключа
	Управление режим	Контроль положения/аналоговый контроль скорости и скорости/скорость пробного пробега/JOG Run
	Функция торможения	Внутренне установлен
	Функция защиты	Ненапряжение, избыточное напряжение, избыточная нагрузка, избыточный ток, исключение энкодера, торможение, ошибка положения и т. д.
Положение режим управления	Инструкция режим управления	Внешний импульсный
Положение режим управления	Инструкция режим управления		Внешний импульсный
	External импульсный вход	Форма	Пульс + directiondipulse orthogonal Pulse
		Максимальная частота	Дифференциальное движение: 500 кГц, открытый коллектор: 200 кГц
	Электронные Передаточное отношение		1-32767/1-32767
	Инструкция гладкой способ		Разглаживающее время константа 0-2 сек
Скорость режим управления	Внешний аналоговый напряжения	Напряжение диапазон	± 10 В
		Вход сопротивление	10 К
	Скорость диапазон регулирования		Скорость: 1:5000
	Скорость ярость изменения		Скорость колебания скорости: <±0 0. 03 (нагрузка 0-100%). <±0. 05 (мощность-15%-+ 10%)
	Инструкция гладкой способ		Линейное время постоянной 1 мс-10000 мс (0R/min & LARR; & rarr; 1000r/мин)
	Частотная характеристика		300 Гц
Вход/выход сигнала	Местоположение выходной сигнал	Тип выхода	Avz линейный привод выход/Z открытый коллекционный выход
		Деления частоты соотношение	1/255/-1
	Входной сигнал	4 фотоэлектрический изолированный вход	1) Servo enable2) Сигнализация clear 3) отклонение счетчика RESET/Speed option1 4) командный импульс Запретный/скоростной вариант 2
	Выходной сигнал	4 открытым коллектором	1) местоположение/скорость достижения 2) сервосигнализатор output.3) z Сигнал Выходной 4) тормозной выход
Применение температуры			Эксплуатация: 0-55 градусов хранения:-20-80градусов
