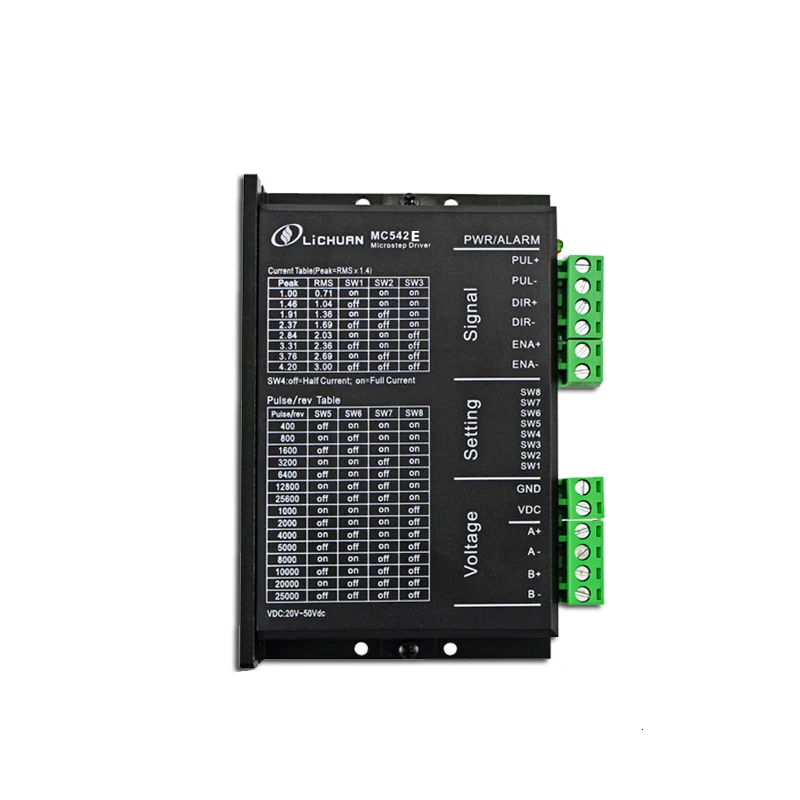

Описание продукта: Тип MC542E привод является своего рода шагового двигателя с выгодным соотношением цены и производительности, который запускается LiChuan, он значительно уменьшает тепло и шум, когда двигатель работает, имеет более высокую стабильность работы. Он в основном используется для вождения типа 42,57 двухфазный гибридный шаговый двигатель. Его микроступенчатое сегментирование составляет 15, а самое большое число-25600 импульсов/оборотов; Рабочая Пиковая сила тока составляет 1,0 A-4,2 A, Всего 8 файлов выходного тока, разрешение тока около 0,45 а, с настройками крутящего момента \ перенапряжением и функциями защиты от перегрузки по току. Этот блок питания рабочего привода установлен как постоянный ток, рекомендуется, что диапазон рабочего напряжения составляет 24 v-50 VDC, предположили, что типичное рабочее напряжение 36 VDC. Основные области применения Он подходит для всех видов оборудования и инструментов автоматизации в области управления движением, таких как: Электронная обработка и обнаружение, полупроводниковая упаковка, лазерная резка и сварка, лазерные наборы, упаковочные машины, гравировальная машина, маркировочная машина, машина для резки, плоттер для одежды, станки NC, автоматизированное сборочное оборудование, И т. Д. Это первый выбор для пользователей, которые предпочитают низкий уровень шума, высокую скорость с превосходной производительностью и с более сильной ценовой конкурентоспособностью. Функция Описание драйвера
Функция привода | Инструкции по эксплуатации |
Рабочая сила тока установка | Выходной ток драйвера устанавливается тремя dip-переключателями SW1-SW3, Его выходной ток имеет всего восемь этажей. О конкретных настройках выходного тока, пожалуйста, обратитесь к панели привода. |
Автоматическая половина типом струи | Пользователи могут настроить привод на автоматическую функцию половинного потока через SW4. Выкл показывает, что статический ток установлен на половину от динамического тока, На показывает, что статический ток совпадает с динамическим током. SW4 должен быть отключен в общем использовании, чтобы уменьшить нагрев двигателя и водителя, а также для повышения надежности. Ток уменьшится на 50% автоматически 0,3 секунд примерно после остановки импульсного поезда (55% фактическое значение), теплотворная способность уменьшена на 65% в идее. |
Микро-шаг Подразделение Установка | Деление микроступенчатого драйвера устанавливается четырьмя переключателями SW5- SW8, есть 15 файлов микро-ступенчатых делений. Когда пользователи устанавливают сегментацию, драйвер должен быть остановлен В первую очередь. О настройке микро шаг деления, пожалуйста, обратитесь к панели привода. |
Индикатор Светильник | Привод имеет два красных и зеленых светильник s. Один из зеленых светильник-это силовой светильник, Он будет включен после электрификации водителя; другой красный светильник неисправен, указывая лампу, при перенапряжении и перегрузки по току, Светильник неисправности будет включен. После устранения неисправности красный светильник Выключается. Когда драйвер отключен, только повторное включение электричества и повторное использование могут очистить неисправность. |
Сигнал Интерфейс | Пул + и Пул-это плюс и минус сторона управления сигналом. DIR + и DIR-это плюс и минус сторона сигнала направления. ENA + и ENA-это плюс и минус сторона включения сигнала. |
Мотор Интерфейс | A + и A-подключение плюс и минус стороны шагового двигателя фазы A Обмотки. B + B и B-подключение плюс и минус стороны шагового двигателя B фазовой обмотки. Когда A, B двухфазный обмоточный обмен, может сделать двигатель в обратном направлении. |
Мощность порт | Используя питание постоянного тока для питания, диапазон рабочего напряжения предлагается 24V-50VDC. Мощность больше 100 Вт. |
Установка Инструкции | Граничный Размер привода: 117*78*34 мм, Шаг установки-ряд составляет 111 мм. Может работать горизонтальная или вертикальная установка, (Рекомендуется вертикальная установка). При установке следует сделать его близко к металлическому шкафу, чтобы облегчить отвод тепла. |
|
