Высокочастотный активный 4-й заказ RC фильтр низких частот

Высокочастотный активный 4-й заказ низкочастотный фильтр Модуль V1.0

1. Введение модуля

Цепь кондиционирования сигнала является незаменимой частью сбора данных. С разработкой технологии сбора данных, требование цепи кондиционирования сигнала выше и выше. Степень оптимизации конструкции цепи напрямую зависит от точности и стабильности сбора данных. и стабилизатор напряжения является ключом сигнала модуль кондиционирования. обычные активные фильтры питания включают в себя операционные усилители, резисторы и конденсаторы, но трудно отрегулировать параметры, И большинство из них могут использоваться только в низкочастотных случаях. из-за плохой стабильности, трудно осуществить дизайн узкой полосы пропускания, получить высокое значение Q, и удовлетворить системные требования. конструкция цепи кондиционирования сигнала принимает Специальный высокочастотный активный Радиоуправляемый фильтр, для высокой точности фильтра выхода сигнала кондиционирования, Для удовлетворения требований к приобретению данных и высокой точности и высокой стабильности, по сравнению с обычным активным фильтром, фильтр имеет простую структуру, удобную регулировку частоты отключения, преимущества высокой точности и хорошей стабильности.

Основные особенности модуля заключаются в следующем:

(1) высокочастотная активная 4-заказ RC фильтром нижних частот принимается. Характеристика фильтра-это характеристика butterworth, а максимальное снижение частоты 10 Октав превышает 68 дБ.

(2) Диапазон отрезания частот: 200 кГц ~ 10 МГц.

(3) Диапазон входного напряжения: 20mVpp ~ 9.5vpp.

(4) Максимальное смещение постоянного тока модуля составляет менее 10 мВ.

(5) модуль принимает питание ± 5 В по умолчанию, и одиночный блок питания (+ 3 В) можно выбрать.

(6) Входные и выходные интерфейсы используют интерфейс rf head и pin-интерфейс, и по умолчанию использует интерфейс rf head.

(7) Этот модуль проектирует разъем GND, который используется для подключения и подключения мультиметр измеритель заземления ручка для облегчения тестирования пользователя.

По сравнению с общим apf, этот модуль имеет три преимущества:

Ø через один чип, частота среза может быть такой же высокой, как 10 МГц;

Ø модульная схема проста, с помощью инструментов для подсчета частоты, удобная отладочная, высокая точность;

Ø блок питания широкий диапазон, и может выбрать одиночный блок питания, минимальный до + 2,7 В;

2. Модуль интерфейса

Входной и выходной интерфейс принимает РЧ-интерфейс и контактный интерфейс. Схема интерфейса модуля показана на рис. 2.

Chart2 схема интерфейса модуля

3. Метод подключения интерфейса модуля

Соединения для отладки модуля показаны на рис. 3 и 4 соответственно.

Chart3 схема подключения модуля

Chart4 схема подключения модуля

4. Эффект отладки модуля

Следующие тестовые данные получаются в диапазоне частот отключения 200 кГц ~ 10 МГц. Данные испытаний представлены в таблице, в основном показывающей кривую амплитудно-частотной характеристики модуля.

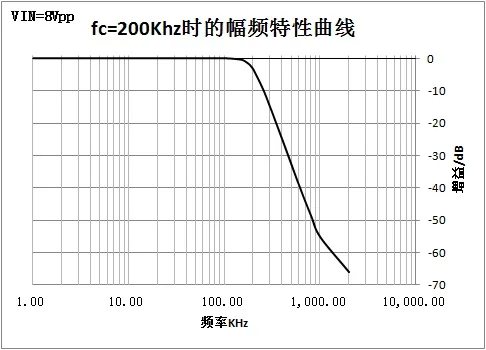

1. Амплитудно-частотные характеристики частоты 200 кГц:

Как видно из данных графике, у нас работает 10-Октава отрезной частоты затухания превышает сумму в 60dB.

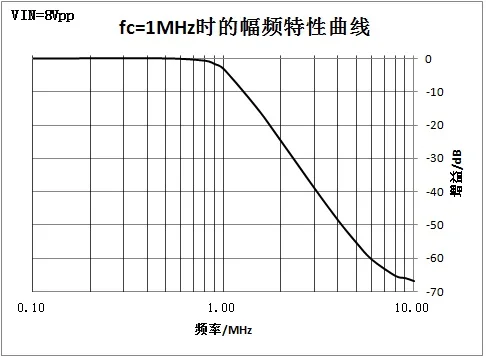

2. Амплитудные частотные характеристики частоты отключения 1 МГц:

Из диаграммы данных видно, что затухание частоты отключения 1 МГц при 10 октавах частоты отрезания превышает 60 дБ.

3. Амплитудно-частотные характеристики частоты 10 МГц:

Из диаграммы данных видно, что частота отключения 10 МГц уменьшается примерно на 40 дБ на частоте отсечения 4 октавы, а затем отскакивает назад, показывая эллиптическую характеристика
