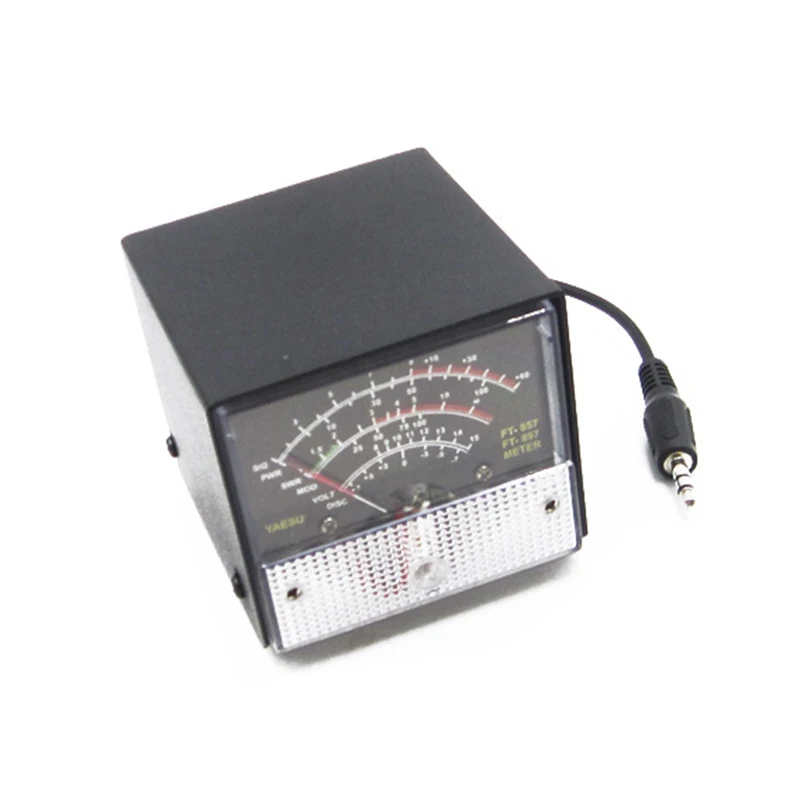

Внешний измеритель КСВ практический измеритель мощности для Yaesu FT 857FT 897FT QJ888

Описание:
Получить Дисплей настройки:
1. Нажмите [FUNC], чтобы войти в меню настройки, включите расширенное меню.
2. Поверните [выберите] для вызова пункта меню настройки No-060 [MTR ARX SEL].
3. Поверните [циферблат], чтобы выбрать внешний дисплей инструмента:
SIG: дисплей силы входного сигнала
CTR: дискрилятор
VLT: напряжение аккумуляторной батареи
N/A: пустой
FS: Пряжка в приборе 1 мА полноразмерный выходной сигнал калибровки стандартных внешних инструментов
Выкл.: Выключите счетчик.
4. Нажмите [FUNC] кнопку для сохранения настроек и выхода из меню настройки.
Выбросов Дисплей настройки:
1. Нажмите [FUNC], чтобы войти в меню настройки, включите расширенное меню.
2. Поверните [выберите] для вызова пункта меню настройки No-061 [MTR ATX SEL].
3. Поверните [циферблат], чтобы выбрать внешний дисплей инструмента:
PWR: отображение мощности передачи
ALC: Автоматический уровень контроля напряжения дисплея
Мод: Дисплей уровня модуляции
КСВ: SWR дисплей
VLT: Отображение напряжения питания
N/A: пустой
Выкл.: Выключите счетчик.
Метод калибровки:
1. Нажмите [FUNC], чтобы войти в меню настройки, включите расширенное меню.
2. Поверните [выберите] для вызова пункта меню настройки No-060 [MTR ARX SEL].
3. Поверните [циферблат], чтобы выбрать FS.
4. с небольшой плоская отвертка, чтобы отрегулировать калибровочное регулируемое отверстие сзади, поэтому указатель заголовка на полную шкалу.
5. Калибровка полная!
Примечание: Если вы не можете найти номера 60, 61 меню, это два радио hidemenu. Нажмите клавишу F, чтобы открыть настройки меню, 1-й набор меню, нажмите клавишу F, чтобы открыть выход, чтобы сохранить hidemenu

Посылка включает в себя:
