Описание

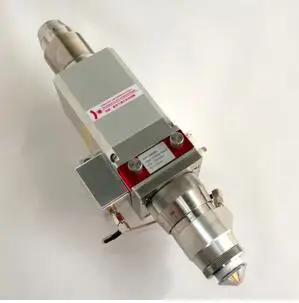

Волоконная Лазерная режущая головка 500 Вт 1000 Вт 2000 Вт
1. Описание лазерной режущей головки
Эта волоконная Лазерная режущая головка принимает новый дизайн, новые конструкционные материалы и новые технологии обработки, модульный дизайн, который делает лазерную режущую головку хорошим качеством, надежностью и удобством в использовании.
2. Детали лазерной режущей головки
А. С монтажным основанием типа ящика, это очень удобно для установки и обслуживания.
B. Добавление тонкой регулировки фокусного циферблата, что делает регулировку фокусного расстояния легкой, и увеличение лазерной режущей головки больше удобства использования.
C. Высокая оптимизированная трасса газа, что делает газ более свободно внутри лазерной режущей головки.
D. Модульная конструкция делает другие дополнительные детали доступны для различного использования.
| Технические параметры | Описание продукта: |
| Модель | BCX-F04QBH |
| Размеры Лазерной режущей головки (мм) | 136*80*85 |
| Макс. Загрузка давления газа (МПа) | 3 |
| Макс. Загрузка давления воды (МПа) | 3 |
| Вес режущей головки лазера (кг) | 2,5 |
| Размеры сопла Выход светильник (мм) | 0,8-2,0 |
| Мощность лазера подходит | 1000 W |
| Диаметр фокусного объектива (мм) | 26,8 |
| QBH Размер коллиматора (мм) | 61*50*260 (высота коллиматора может быть настроена по вашему требованию) |
| QBH вес коллиматора (кг) | 0,7 |
| QBH коллиматорный объектив диапазон регулировки (мм) | -2 ~ + 2 |
| QBH коллиматорный соединение | Резьбовое соединение |
4. Конфигурация лазерной режущей головки
| Конфигурация | Детали |
| Фокусная линза | Диаметр 30 композитный фокусный объектив |
| Коллиматорные линзы | Диаметр 25, F = 100 |
| Защита для объектива | Диаметр 22,35, 4 шт |
| Газовая трубка | Диаметр 8 |
5. Характеристики лазерной режущей головки
A. QBH волоконный интерфейс, высокоточный коллимативный регулировочный блок.
B. Добавив окно наблюдения, он может следить за высотой фокусного объектива более удобным и более непосредственно.
C. Гальванизированная имитирующая поверхность из нержавеющей стали, имеющая хорошую электропроводность, она может повысить чувствительность устройства регулировки высоты.
D. Эффективная защита от водяного охлаждения фокусного объектива, делает его более безопасным, и высоко улучшает срок службы фокусного объектива.
Е. Используя точное триммерное колесо, он делает регулировочный светильник удобным и точным.
6. Особенности коллиматора QBH
A. Используя двойной метод крепления, Зафиксируйте положение QBH прочно и убедитесь в стабильности и надежности во время эксплуатации.
B. Дизайн и настройка разной высоты фокальной цепи объектива, по требованию клиентов.
С. Красочное анодирование на поверхности, делает коллиматор лучшей производительностью и более красивой.
D. Точная регулировка коллиматорного основания (диапазон регулировки:-2 ~ 2 мм), делает более точный эффект регулировки.
