Описание

Вольтметр Электрический измеритель Вольт Усилитель энергии

Мы предоставляем программное обеспечение для подключения к ПК. Если вы хотите подключить его к другим терминальным устройствам, таким как PLC, SCM и так далее, подготовьте Подходящий кабель и напишите программы самостоятельно.

Этот документ описывает спецификации PZEM-004T модуля связи переменного тока, модуль в основном используется для измерения напряжения переменного тока, тока, активной мощности, частоты, коэффициента мощности и активной энергии, модуль Без функции отображения, данные считываются через интерфейс ttl.

PZEM-004T-10A: Диапазон измерений 10А (Встроенный шунт)

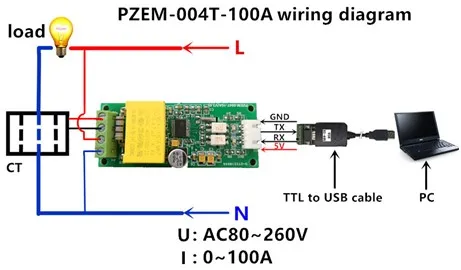

PZEM-004T-100A: диапазон измерения 100A (внешний трансформатор)

Если вам нужно программное обеспечение, пожалуйста, загрузите его по этой ссылке:

Очень важные уведомления:

Для этого продукта PZEM-004T, у нас есть обновленная версия для замены старой версии. Старая версия уже распродана и больше не производится. Обновленная информация:

1. Новая версия имеет тот же размер и порт TTL, как и прежде

2. Программное обеспечение новое, у нас есть английское программное обеспечение так же, как PZEM-014, 016, протокол связи изменяется, чтобы быть Modbus-RTU, интерфейс дисплея изменен. Теперь он может тестировать напряжение, ток, мощность, коэффициент мощности, частоту и энергию 6 параметров.

3. Новая версия имеет более высокую точность, более высокую скорость обновления и более стабильную связь, чем старая версия.

4. Новая версия увеличивает набор для 0-10 А

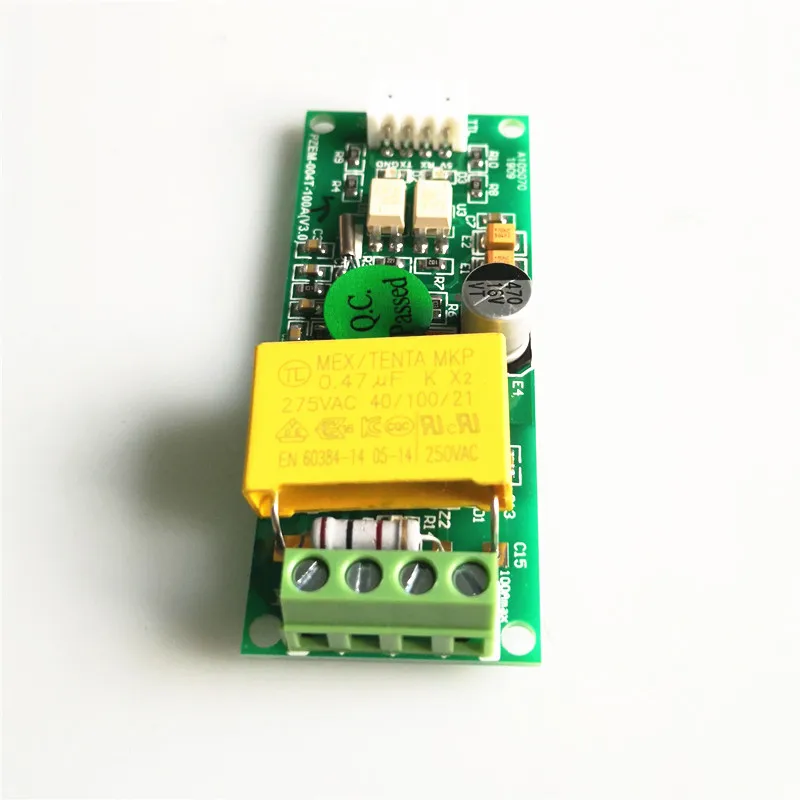

4. Теперь продукт по-прежнему голая печатная плата, но в будущем у нас будет хороший внешний корпус.

Теперь вы все еще можете использовать старую ссылку для отправки заказа, если есть какие-либо вопросы, добро пожаловать в службу, чтобы получить больше информации.

Вольтметр Электрический измеритель Вольт Усилитель энергии

1. Рабочее напряжение: 80 ~ 260В переменного тока

2. Тестовое напряжение: 80 ~ 260В переменного тока

3. Номинальная мощность: 100A/22000 Вт

4. Рабочая частота: 45-65 Гц

5. Точность измерения: 1,0 класс

Функция

Напряжение

1.1.1 Диапазон измерения: 80 ~ 260 в

1.1.2 Разрешение: 0,1 в

1.1.3 Точность измерения: 0.5%

1,2В настоящее время

1.2.1 Диапазон измерения: 0 ~ 10A (PZEM-004T-10A); 0 ~ 100A (PZEM-004T-100A)

1.2.2 сила пускового измерения: 0.01A (PZEM-004T-10A); 0.02A (PZEM-004T-100A)

1.2.3 Разрешение: 0.001A

1.2.4 Точность измерения: 0.5%

1,3Активная мощность

1.3.1 Диапазон измерения: 0 ~ 2.3kW (PZEM-004T-10A); 0 ~ 23kW (PZEM-004T-100A)

1.3.2 мощность пускового измерения: 0,4 Вт

Разрешение: 0,1 Вт

1.3.4 Дисплей Формат:

<1000 Вт, он отображает один десятичный, например: 999,9 Вт

≥1000вт, он отображает только целое число, например: 1000 Вт

1.3.5 Точность измерения: 0.5%

1,4Мощность фактор

1.4.1 Диапазон измерения: 0,00 ~ 1,00

1.4.2 Разрешение: 0,01

1.4.3 Точность измерения: 1%

1,5Частота

1.5.1 Диапазон измерения: 45 Гц ~ 65 Гц

Разрешение 1,5.2: 0,1 Гц

1.5.3 Точность измерения: 0.5%

1,6Активная энергия

1.6,1 Диапазон измерения: 0 ~ 9999,99квт · ч

1.6.2 Разрешение: 1Wh

1.6.3 Точность измерения: 0.5%

1.6.4 Дисплей Формат:

<10кВт · ч, дисплей Wh (1кВт · ч = 1000Вт), например: 9999Wh

≥10 кВт · ч, дисплей-кВт · ч, например: 9999.99квт · ч

1.6.5 сброс энергии: Используйте программное обеспечение для сброса.

1,7Защита от перегрузки сигнализации

Активный порог мощности может быть установлен, когда измеренная активная мощность превышает порог, он может сигнализация

1,8Связь интерфейс

RS485 интерфейс

1 Связь протокол

1,1Физический уровень протокол

Физический слой использовать UART для ttl интерфейса связи

Скорость передачи данных 9600, 8 бит данных, 1 стоп-бит, без паритета

1,2Применение протокол

Слой приложения использует протокол Modbus-RTU для связи. В настоящее время он поддерживает только функциональные коды, такие как 0x03 (регистратор чтения), 0x04 (регистратор ввода чтения), 0x06 (запись одного регистратора), 0x41 (калибровка), 0x42 (сброс энергии). и т. д.

0x41 код функции предназначен только для внутреннего использования (адрес может быть только в том случае, 0xF8), используется для заводскую калибровку и вернуться к заводским настройкам обслуживание случаев, после того, как код функции для того, чтобы увеличить 16-бит пароль, пароль по умолчанию 0x3721

Диапазон адресов раба 0x01 ~ 0xF7. Адрес 0x00 используется как адрес вещания, рабу не нужно отвечать на мастер. Адрес 0xF8 используется в качестве общего адреса, этот адрес можно использовать только в условиях одиночного раба и используется для калибровки и т. Д.

Вольтметр Электрический измеритель Вольт Усилитель энергии

100% новый бренд высокого качества

1 X PZEM-004T переменного токаВольтметр Амперметр

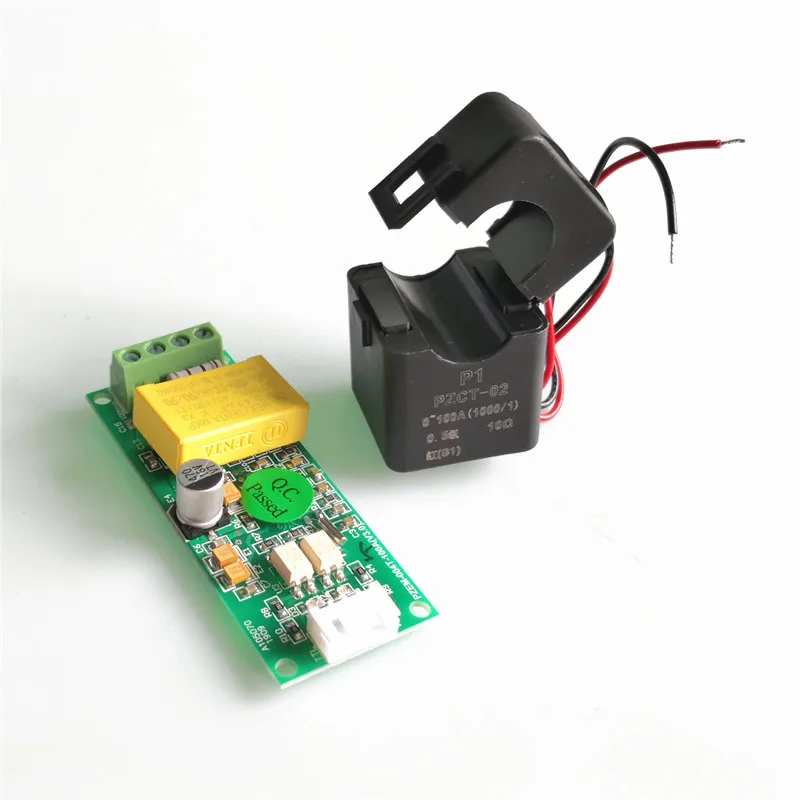

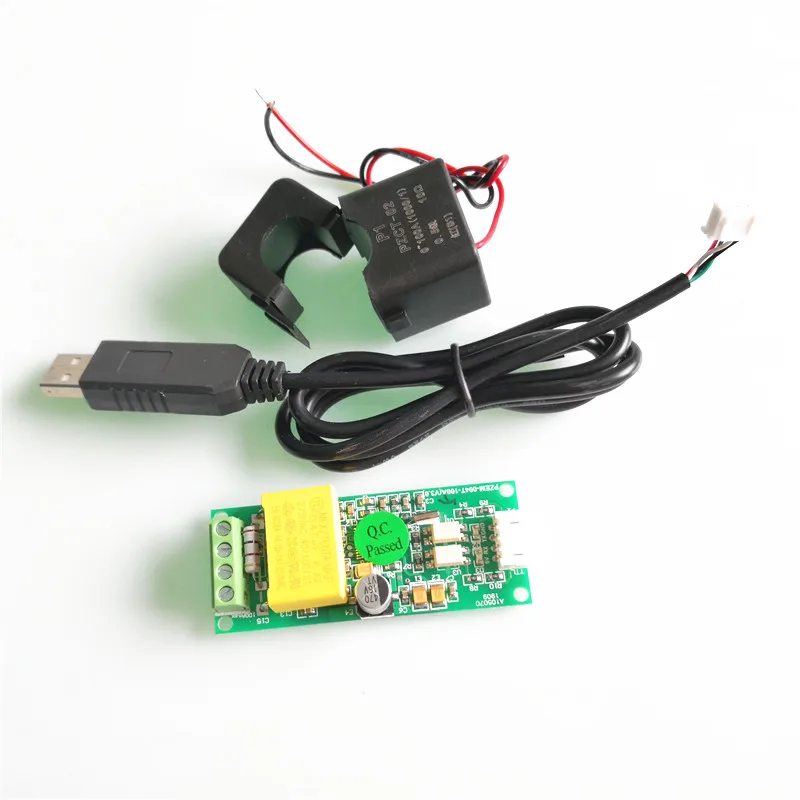

1 X Сплит CT + USB
