W5500 сетевой модуль Ethernet TCP/IP SPI интерфейс 51/STM32 программа Super W5100W5200

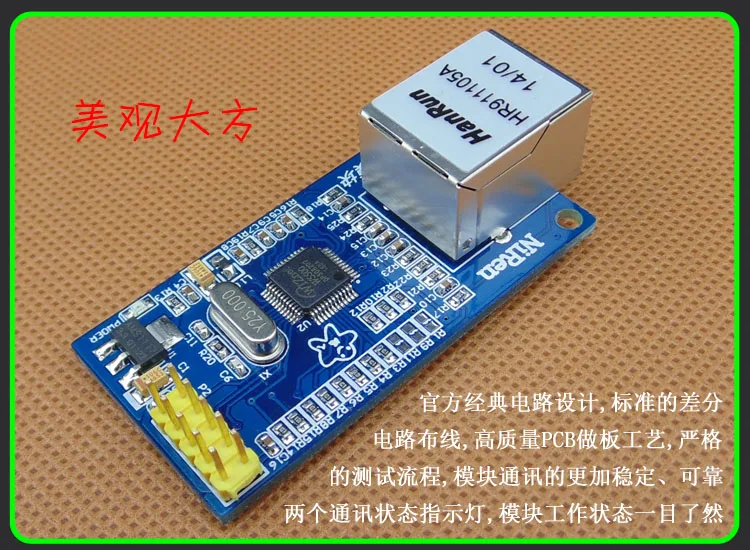

Модуль W5500-это модуль Ethernet, основанный на чипе основной модели WIZNET W5500. Модуль интегрирует полный аппаратный стек TCP/IP протокола без кода для реализации стека TCP/IP, поддерживает скорость передачи 10/100 Мбит/с, поддерживает режим сна и Пробуждение сети, внутренний интегрирует кэш 32 K TX/RX, поддерживает 8 автономных портов для одновременной работы и поддерживает 3 модуля. 3 V или 5 V питания удобен для пользователей, чтобы использовать в различных однокристальный систем. Режим связи между модулем и одночиповой микрокомпьютерной системой является SPI протокол, который поддерживает до 80 м SPI частоты часов, и обеспечивает программы STM32 и 51 одночипового микрокомпьютера клиента, сервер и UDP.

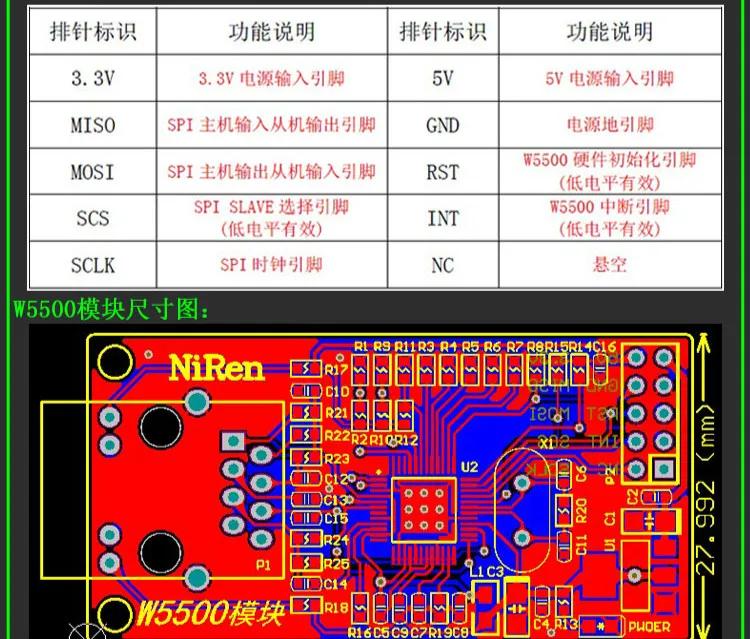

Описание функции настройки pin модуля W5500:

Отправить список

1. Модуль W5500 Ethernet 1 блок

2. 8 нитей dupont

3. Полный набор материалов разработки (отправляется по электронной почте)
