Купить Waveshare 2.13'' e-Paper HAT,250x122,2.13inch E-Ink display for RaspberryPi 2B/3B/Zero/Zero W,color: black,white,partial refresh

Описание

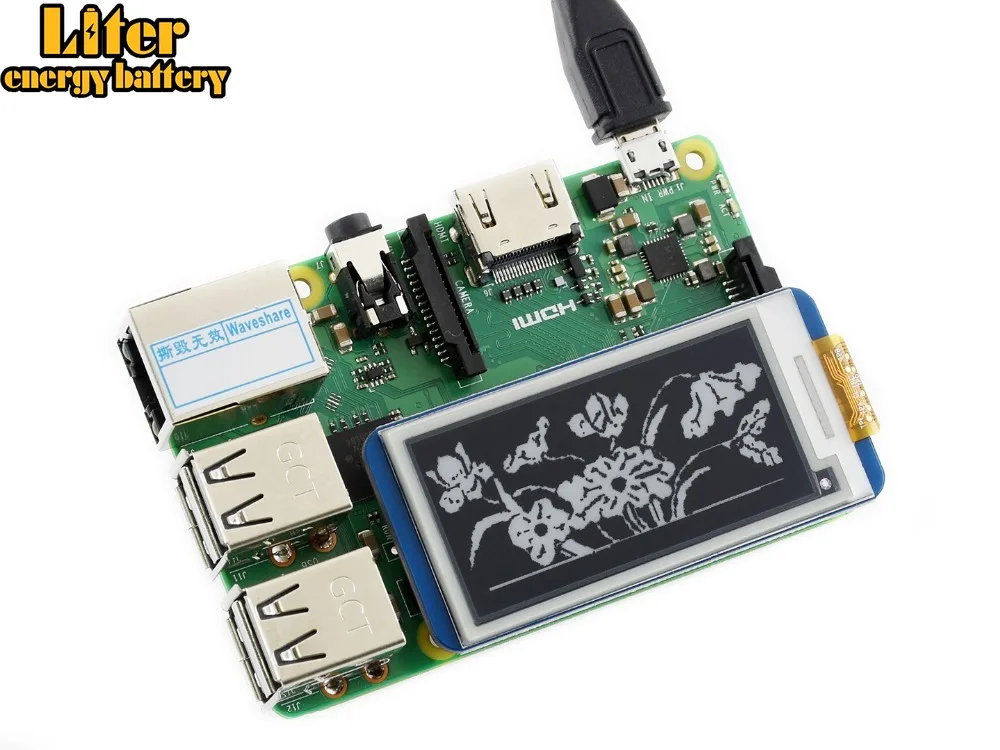

250x122, 2,13 дюймовый E-Ink дисплей шляпа для Raspberry Pi

250x122, 2,13 дюймовый E-Ink дисплей шляпа для Raspberry Pi, SPI интерфейс

Обзор

Это дисплей E-Ink для Raspberry Pi, 2,13 дюймов, разрешение 250x122, со встроенным контроллером, связь через SPI интерфейс, поддерживает частичное обновление.

Благодаря таким преимуществам, как ультра низкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности

Нет подсветки, долго отображает последнее содержимое даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Совместимость с Raspberry Pi 2B/3B/Zero W Сохраненные припоя колодки для SPI интерфейса, для соединения с другими платами контроллера, как Arduino/Nucleo, и т. Д. Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

Технические характеристики

Рабочее напряжение: 3,3 В Интерфейс: SPI Контурный Размер: 65 мм × 30,2 мм Размер дисплея: 23,71 мм × 48,55 мм Шаг точки: 0,194 × 0,194 Разрешение 250 × 122 Цвет дисплея: черный, белый Серый уровень: 2 Время частичного обновления: 0,3 с Время полного обновления: 2 С Мощность обновления: 26,4 МВт (тип) Мощность в режиме ожидания: 0,017 МВт Угол обзора:> 170 °

Интерфейс

Символ	Описание продукта:
VCC	3,3 V
GND	Заземления
NC	NC
DIN	SPI MOSI pin-код
CLK	SPI SCK pin-код
CS	Выбор чипа SPI, низкий уровень активности
Постоянного тока	Выбор данных/команд (высокий для данных, низкий для команды)
RST	Внешний сброс, низкий активный
BUSY	Выход напряженного состояния, высокий активный
