Описание

Описание продукта:

Универсальный е-бумажный драйвер щит для Arduino/NUCLEO, поддерживает различные Waveshare SPI e-бумажные Необработанные панели

Обзор

Это универсальный пульт водителя для подключения Arduino/NUCLEO и e-paper raw панелей, может использоваться для привода различных SPI интерфейс электронной бумаги из Waveshare.

Особенности

Стандартное подключение Arduino, совместимо с хост-платами, такими как UNO, Leonardo, NUCLEO, XNUCLEO

Встроенный переводчик напряжения, совместимый с 3,3 V/5 V MCUs

Встроенная внешняя ОЗУ, более доступное пространство

Слот Micro SD, изображения могут храниться на tf-карте для отображения

Резервный интерфейс управления, для подключения с другой панели управления/li>

Поставляется с разработками и руководством (примеры для Arduino/STM32)

Технические характеристики

Рабочее напряжение: 3,3 В/5 В

Интерфейс: 3-модуль дисплея, 4-модуль дисплея (по умолчанию)

Размер изображения: 53,34 мм × 53,34 мм

Интерфейс

PIN-код	Arduino/NUCLEO PIN-код	Описание продукта:
VCC	5 V	Мощность
GND	GND	Заземления
SCK	SCK	SPI входного сигнала часов
MOSI	MOSI	SPI ввода данных
Мисо	Мисо	SPI вывода данных
EPD_CS	D10	E-бумажные пластинки выбор
EPD_DC	D9	Электронные бумажные данные/команда
EPD_RST	D8	E-Бумага сброс
EPD_BUSY	D7	E-Бумага занят
SD_CS	D6	SD карта чип выбор
SPIRAM_CS	D5	SPI Оперативная память чип выбор

Размеры

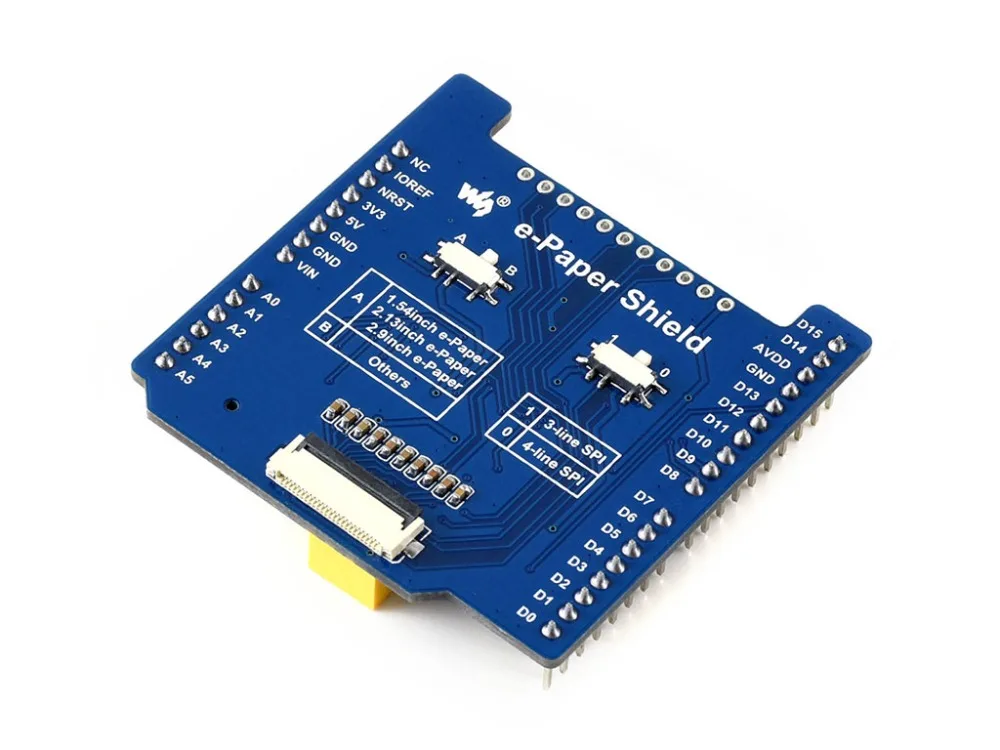

Waveshare Universal e-Paper Driver Shield for NUCLEO/Ard, supports various Waveshare SPI e-Paper raw panels

Развития ресурсы

Вики:Www.waveshare.com/wiki/e-Paper_Shield

Поддерживает e-Бумага

Номер изделия:	Цвета	Серый уровень	Разрешение	Размер дисплея (мм)	Размер изображения (мм)	Полное время обновления	Частичное время (ы) обновления	Интерфейс
Электронная бумага 1,54 дюймов	Черный, белый	2	200x200	27,60 × 27,60	31,8 × 37,3	2	0,3	SPI
Электронная бумага 1,54 дюйма (B)	Красный, черный, белый	2	200x200	27,60 × 27,60	31,8 × 37,3	8	N/A	SPI
Электронная бумага 1,54 дюйма (C)	Желтый, черный, белый	2	152x152	27,51 × 27,51	31,8 × 37,3	27	N/A	SPI
Электронная бумага 2,13 дюймов	Черный, белый	2	250x122	48,55 × 23,71	59,2 × 29,2	2	0,3	SPI
Электронная бумага 2,13 дюйма (B)	Красный, черный, белый	2	212x104	48,55 × 23,71	59,2 × 29,2	15	N/A	SPI
Электронная бумага 2,13 дюйма (C)	Желтый, черный, белый	2	212x104	48,55 × 23,71	59,2 × 29,2	15	N/A	SPI
Электронная бумага 2,13 дюйма (D)	Черный, белый	2	212x104	48,55 × 23,71	59,2 × 29,2	2	0,3	SPI
Электронная бумага 2,7 дюймов	Черный, белый	2	264x176	57,29 × 38,19	70,4 × 45,8	6	N/A	SPI
Электронная бумага 2,7 дюйма (B)	Красный, черный, белый	2	264x176	57,29 × 38,19	70,4 × 45,8	15	N/A	SPI
Электронная бумага 2,9 дюймов	Черный, белый	2	296x128	66,89 × 29,05	79,0 × 36,7	2	0,3	SPI
Электронная бумага 2,9 дюйма (B)	Красный, черный, белый	2	296x128	66,89 × 29,05	79,0 × 36,7	15	N/A	SPI
Электронная бумага 2,9 дюйма (C)	Желтый, черный, белый	2	296x128	66,89 × 29,05	79,0 × 36,7	15	N/A	SPI
Электронная бумага 4,2 дюймов	Черный, белый	2	400x300	84,80 × 63,60	90,1 × 77,0	4	N/A	SPI
Электронная бумага 4,2 дюйма (B)	Красный, черный, белый	2	400x300	84,80 × 63,60	90,1 × 77,0	15	N/A	SPI
Электронная бумага 4,2 дюйма (C)	Желтый, черный, белый	2	400x300	84,80 × 63,60	90,1 × 77,0	15	N/A	SPI
Электронная бумага 5,83 дюймов	Черный, белый	2	600x448	118,80 × 88,26	125,4 × 99,5	3,5	N/A	SPI
Электронная бумага 5,83 дюйма (B)	Красный, черный, белый	2	600x448	118,80 × 88,26	125,4 × 99,5	14	N/A	SPI
Электронная бумага 5,83 дюйма (C)	Желтый, черный, белый	2	600x448	118,80 × 88,26	125,4 × 99,5	26	N/A	SPI
Электронная бумага 7,5 дюймов	Черный, белый	2	640x384	163,20 × 97,92	170,2 × 111,2	6	N/A	SPI
Электронная бумага 7,5 дюйма (B)	Красный, черный, белый	2	640x384	163,20 × 97,92	170,2 × 111,2	16	N/A	SPI
Электронная бумага 7,5 дюйма (C)	Желтый, черный, белый	2	640x384	163,20 × 97,92	170,2 × 111,2	16	N/A	SPI
Электронная бумага 9,7 дюймов	Черный, белый	16	1200x825	202,8 × 139,43	218,8 × 156,43	<1	0,3	Параллельный порт
