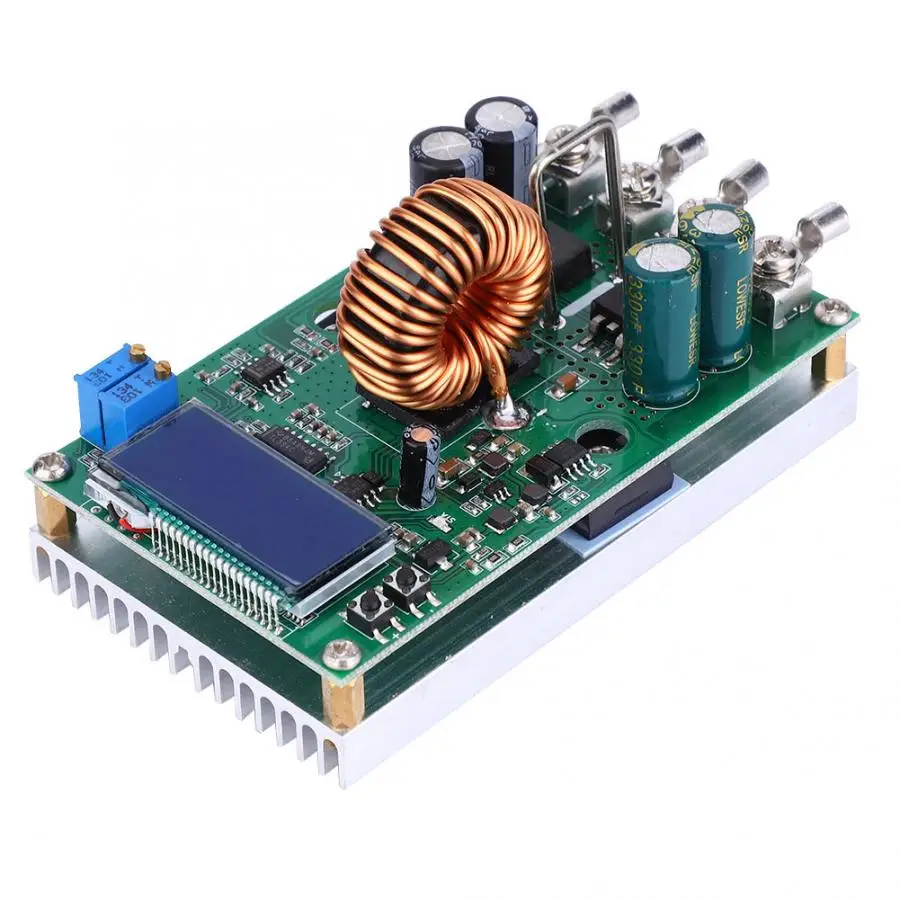

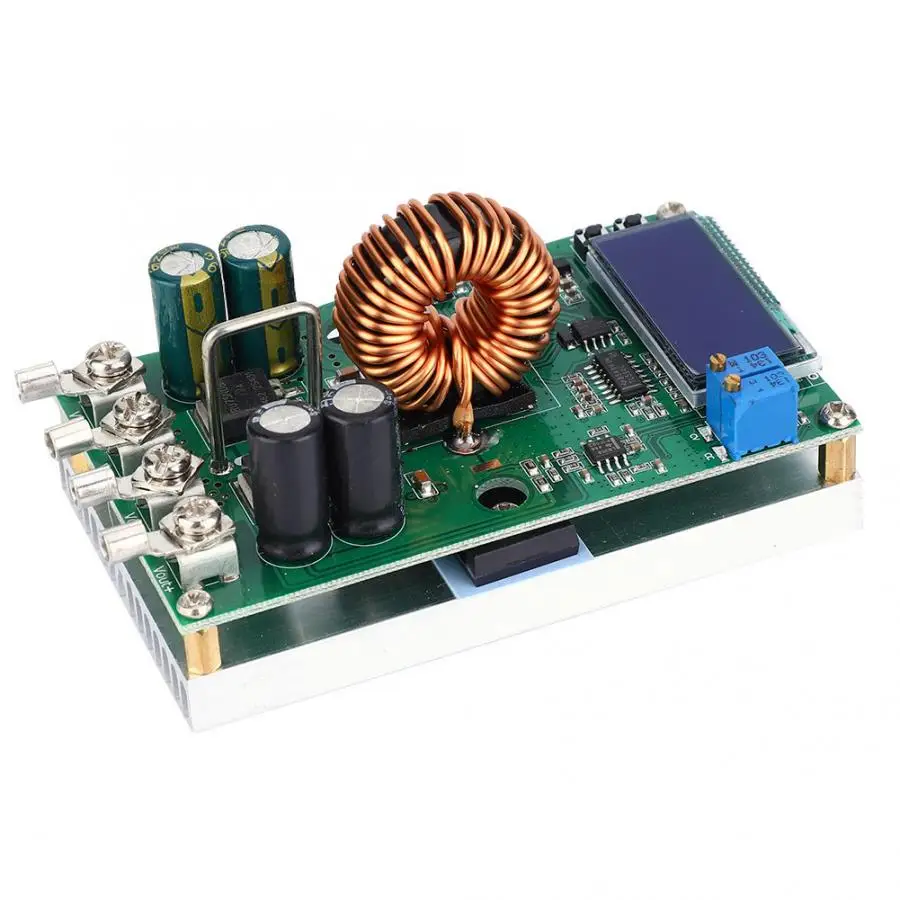

WD5020 понижающий Питание модуль DC-DC 20A большой Мощность Регулируемый понижающий модуль

Тип товара: модуль питания
Модель: WD5020
Входное напряжение: 7 ~ 50 в
Выходное напряжение: 0 ~ 36 В непрерывная регулировка (может использоваться только в качествеПонижающий модуль, вход должен быть больше, чем выход 1 в или больше)
Выходной ток: регулируемый, 20А максимум (рекомендуется использовать его в 15а. Он может естественным образом рассеивать тепло на 10А или ниже 140 Вт. Если это превышает, пожалуйста, усилите отвод тепла! Постоянный ток требует выходного напряжения 2 в или более для регулировки. Регулирование тока может работать только при постоянном токе.)
Выходная мощность: до 300 Вт (рекомендуется использовать в пределах 250 Вт, пожалуйста, уменьшите мощность при использовании большого перепада давления)
Рабочая температура:-20 ~ + 75 ℃ (обратите внимание на температуру силовой трубки при использовании, пожалуйста, усилите тепловыделение)
Рабочая частота: 300 кГц
Эффективность преобразования: до 95%
Защита от короткого замыкания: Да, постоянное значение тока в настоящее время устанавливается постоянным током
Защита обратного подключения на входе: Да
Выход обратного потока: нет, пожалуйста, добавьте диод для зарядки!
Метод проводки: клеммный блок или паяльный терминал, Вин-вход, VOUT-выход
Размер: 100x60x48 мм/3,94x2,36x1,89 дюйма
Метод калибровки: этот модуль имеет функцию калибровки, поэтому вам не придется беспокоиться о неточности дисплея измерения. Просто откалибровать один раз! Модуль был откалиброван, когда он был оставлен на заводе, если модуль отображен неточно, вы можете использовать следующий метод для выполнения калибровки!
Калибровка напряжения: при состоянии без нагрузки нажмите и удерживайте кнопку ''+'', включите питание, введите режим калибровки напряжения, ЖК-экран начинает мигать, отпустите кнопку ''+'', нажмите кнопку ''+'', чтобы добавить, ''-'', чтобы уменьшить, откалибруйте до правильного входного напряжения, например: Входное напряжение составляет 12,65 в, затем Отрегулируйте текущее напряжение до 12,65 в, автоматически сохраните через 2 секунды, питание выключено и калибровка завершена!
Установка инструкции по уходу за изделием
Кнопка «+» устанавливает режим отображения и делится на три типа:
1. F-0 режим: отображение выходного напряжения;
2. F-1 режим: отображение входного напряжения;
3. F-2 режим: поочередно отображение входного и выходного напряжения;
Инструкции по использованию: нажмите кнопку «+», чтобы переключиться через три режима отображения. Нажмите кнопку «-» для сохранения и выхода. Нажмите кнопку “-”, чтобы переключить подсветку ЖК-экрана.

Диапазон применения (три приложения)
Обратите внимание, что регулируемый ток постоянного тока должен быть в режиме постоянного тока, когда фактический выходной ток нагрузки превышает установленный ток. В противном случае он будет работать в состоянии постоянного напряжения. Это не сила тока, настраиваемая на 2А, то есть любое оборудование изменится на 2А. Знаю. Постоянный ток выше 2 В Выходное напряжение будет иметь эффект!
1. Используйте как обычный понижающий модуль с защитой от перегрузки по току
Инструкции по уходу за изделием
(1) в условиях без нагрузки Отрегулируйте «постоянное пьезоэлектрическое устройство CV», чтобы выходное напряжение достигло желаемого значения напряжения;
(2) Подключите нагрузку, подключите линию с толстой точкой, отрегулируйте «потенциометр постоянного тока», чтобы уменьшить размер, завод по умолчанию 10А, если фактическая необходимость ниже, чем постоянный ток 10А, Вам нужно отрегулировать счетчик часов, который будет меняться. (Текущее значение, отображаемое амперметром, 4А, затем максимальный ток модуля ограничен 4А, и красный индикатор светильник постоянного тока индикатор светильник s в тех случаях, когда ток достигает 4A)
2. Использовать в качестве зарядного устройства
Инструкции по уходу за изделием
Важно: многие родители получили трубку MOS, когда они только начали ее использовать. В частности, они используются для подзарядки аккумулятора и подключения мотора к мотору. Не забудьте добавить диод на выход модуля для предотвращения обратного потока. Оплавление должно быть сгорело, диоды доступны для продажи! Помните, помните!
(1) определить поплавковое напряжение и ток заряда аккумулятора; (если параметр литиевой батареи составляет 3,7 в/2200 мАч, то поплавковое напряжение составляет 4,2 в, и максимальный ток заряда 1С, т. Е 2200ма)
(2) в условиях без нагрузки Отрегулируйте "постоянный пьезоэлектрический позиционер CV", чтобы выходное напряжение доходило до поплавкового напряжения;
(3) аккумулятор подключен к задней части диода с защитой от обратного потока. Соединенная линия толстая. Отрегулируйте «потенциометр постоянного тока». Часы с обратной стороны отключаются. Завод по умолчанию 10А. Если фактический выход ниже, чем постоянный ток 10А на выходе, часы с обратной стороны отрегулируют Текущий Дисплей для изменения. (Текущее значение, отображаемое амперметром, 4А, затем максимальный ток модуля ограничен 4А, и красный индикатор светильник постоянного тока индикатор светильник s в тех случаях, когда ток достигает 4A)
(4) Ток зарядки и поворота лампы по умолчанию достигает 0,1 раз тока зарядки; (для постоянного тока зарядки, индикатор постоянного тока Красный светильник включен, ток постепенно снижается во время зарядки, и постепенно заряжается от постоянного тока зарядки. Для зарядки постоянного напряжения горит желтый светильник CV с индикатором постоянного напряжения. Если зарядный ток установлен на 1 А, то, когда зарядный ток меньше 0,05 А, горит полный индикатор STA синий светильник, и аккумулятор полностью заряжен.
3. Как модуль с драйвером постоянного тока для светодиода
Инструкции по уходу за изделием
(1) Определите рабочий ток и максимальное рабочее напряжение, при котором вам нужно управлять светодиодами;
(2) в условиях без нагрузки Отрегулируйте "постоянный пьезоэлектрический позиционер CV", чтобы выходное напряжение доходило до СВЕТОДИОДНЫЙ Рабочего напряжения;
(3) Подключите светодиодный нагружать с помощью более толстого провода, отрегулируйте "потенциометр постоянного тока" часы с обратной стороны, чтобы уменьшить размер, завод по умолчанию 10А, если фактическая необходимость ниже, чем постоянный ток 10А, Вам нужно повернуть многоцветные часы несколько поворотов тока дисплей изменится. (Текущее значение, отображаемое амперметром, 4А, затем максимальный ток модуля ограничен 4А, и красный индикатор светильник постоянного тока индикатор светильник s в тех случаях, когда ток достигает 4A)

1 x модуль

1 пакет монтажного винта кронштейна
