Описание
Для получения подробной информации о продукте, инструкции, руководстве и по, пожалуйста, посетите официальный сайт продукта.

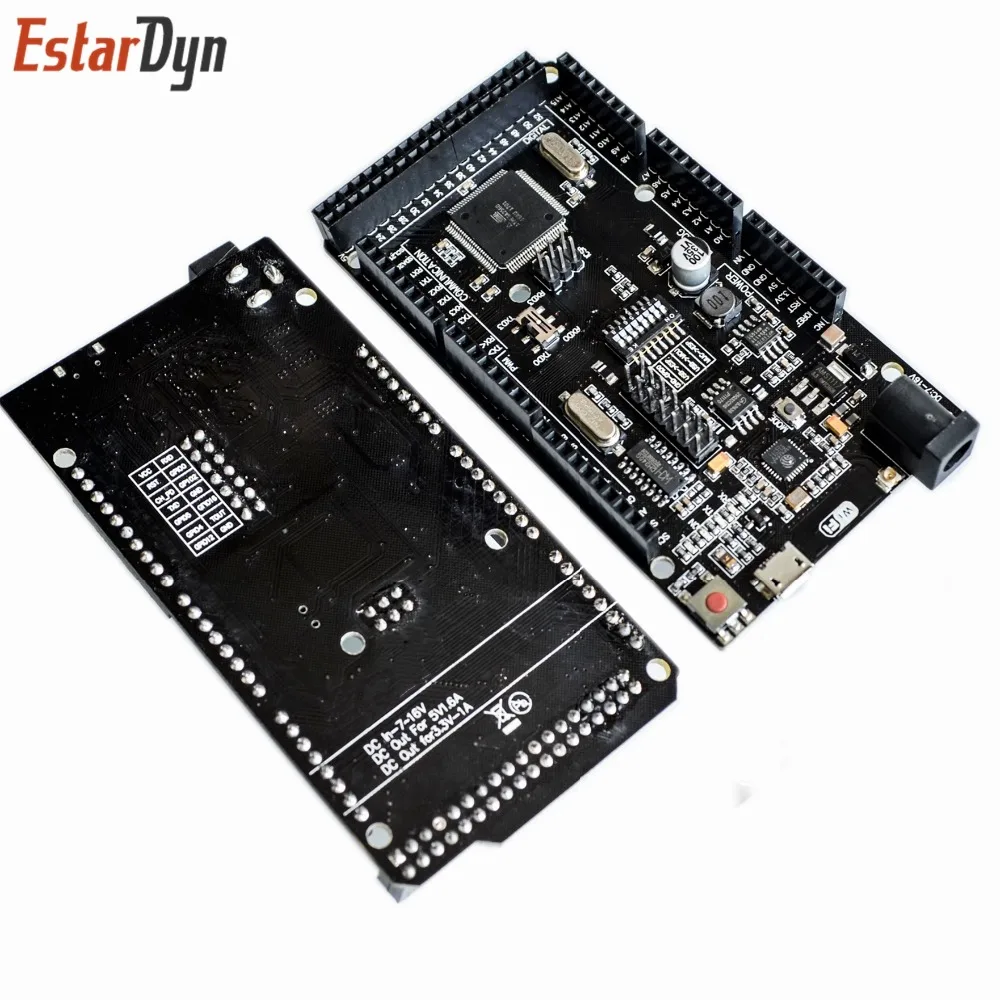

Полная интеграция на одной плате: Mega R3 ATmega2560 и WiFi ESP8266 с памятью 4 Mt байт (32
MT bit) . Все модули могут работать вместе или по отдельности. И у каждого свои распиновочные заголовки.
MT bit) . Все модули могут работать вместе или по отдельности. И у каждого свои распиновочные заголовки.
Удобное решение для разработки новых проектов, требующих Uno и WiFi.
Через USB вы можете обновлять эскизы и firmvare для ATmega2560 и для ESP8266. Для этого на плате есть usb-последовательный преобразователь CH340G.
Использовать эту доску очень просто.
Плата имеет DIP-switch, для подключения модулей.
Например, к: USB и ATmeg2560, USB и ESP8266, ATmega2560 и ESP8266.
Настольный DIP-переключатель:
| Соединение | DIP | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| ATmega2560 <-> ESP8266 | На | На | OFF | OFF | OFF | OFF | OFF |
| USB <-> ATmega2560 | OFF | OFF | На | На | OFF | OFF | OFF |
| USB <-> ESP8266 (обновление прошивки или эскиза) | OFF | OFF | OFF | OFF | На | На | На |
| USB <-> ESP8266 (связь) | OFF | OFF | OFF | OFF | На | На | OFF |
| Все независимые | OFF | OFF | OFF | OFF | OFF | OFF | OFF |
Специального раствора:
USB <-> ATmega328 <-> ESP8266
| DIP | Переключатель 2 | |||||||
| Соединение | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| USB <-> ATmega2560 <-> ESP8266 | На | На | На | На | OFF | OFF | OFF | Для того чтобы RXD3/TXD3 |
Характеристики
- Бренд
- TENSTAR ROBOT
- Тип товара
- Мяч
- Сертификация
- Обязательный сертификат КНР
- Напряжение
- 5 В
- Номер модели
- WiFi R3 ATmega2560+ESP8266
- Сила тока
- Voltage Regulator
- Type
- Voltage Regulator
- Condition
- New
- Dissipation Power
- 1
- is_customized
- Yes
- Supply Voltage
- 1
- Application
- Computer
- Package
- SMD
