Описание
Общее введение радиочастотного циркулятора:
Встроенный циркулятор многопортовое микроволновое Ферритовое устройство 。 введите мощность любого порта в этом устройстве, будет передан на следующий порт в определенном порядке. режим подключения линии microstrip, подходит для плата сварочной цепи 。
Эта частота продукта от350 МГц ~ 1300 МГц сегменты могут быть настроены
【RF циркуляционный насос model】
WH3538X-1/410-440 МГц
【Цветное изображение радиочастотного циркулятора 】
【Монтажный чертеж радиочастотного циркулятора 】
【Embedded циркуляционный насос параметры】
| Номер модели: | WH3538X-1 (прямой) WH3538X-2 (обратный) |
| Частотный диапазон | 400-430 МГц |
| Потери вставки | 0.4dB max |
| Изоляции | 20dB мин |
| КСВН | 1,25 max |
| Направление | Clockwiseclockwise/против часовой стрелки |
| Вперед Мощность | 250 W CW |
| Обратный Мощность | 250 W |
| Разъем | Микрополосковой линии |
| По ограничению на использование опасных материалов в производстве, отвечающих требованиям | Да |

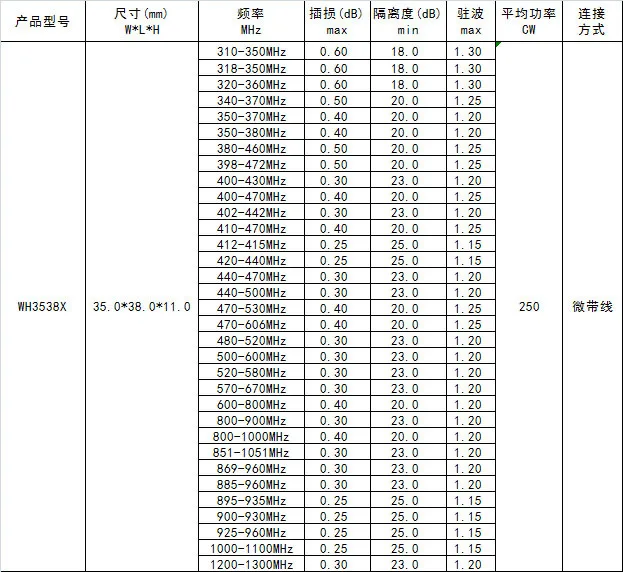

Такой же размер этого продукта может также использоваться для следующих частот
Характеристики
- Материалы для самостоятельного изготовления
- Электрический
