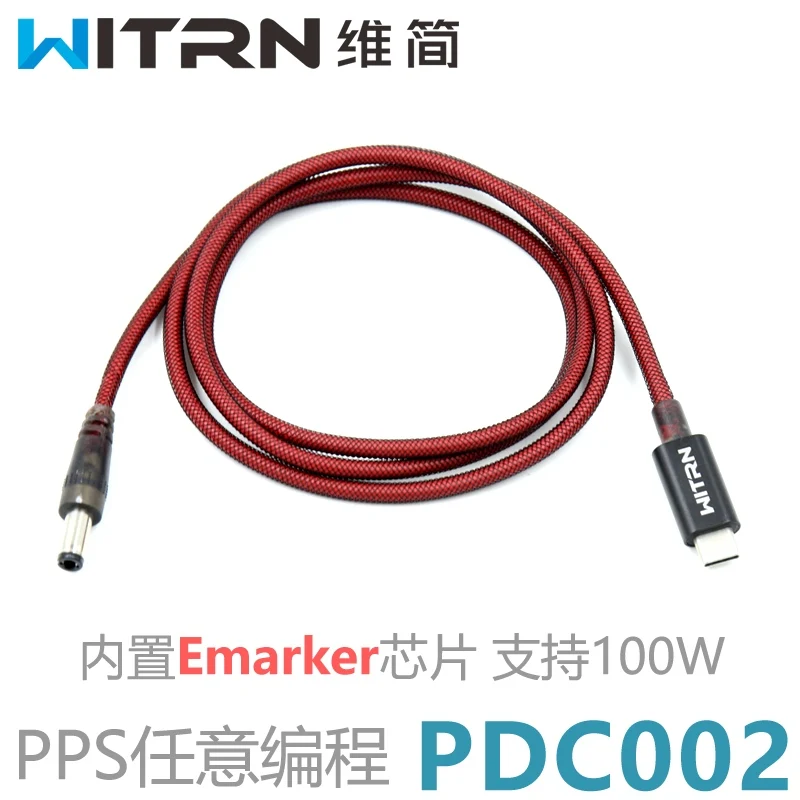

WITRN-PDC002 PD линия пародии Программируемый USB обновленный детектор PD3.0 триггер QC4+ омоложение

PD decoy line по умолчанию Встроенная прошивка с максимальным напряжением

Нет записи панель переключателя

Если вам нужно изменить прошивку самостоятельно, пожалуйста, приобретите другой адаптер для записи

Пожалуйста, используйте Вольтметр для подтверждения напряжения перед подключением устройства!

Дизайн PD decoy line с чрезвычайно прямым подключенным блоком питания

PD decoy line выдает Высокое напряжение при вставке в зарядное устройство. Пожалуйста, убедитесь, что электрооборудование поддерживает высокое напряжение или нет

Описание PDC002 PD decoy line

Технические характеристики:

Провод: плетеный провод (в том числе 2-х ядерный 20AWG медный провод), длина около 1 м

Поддерживаемое напряжение: максимум 20 в

Ток поддержки: максимум 5А

Входной интерфейс: интегрированный штекер типа c

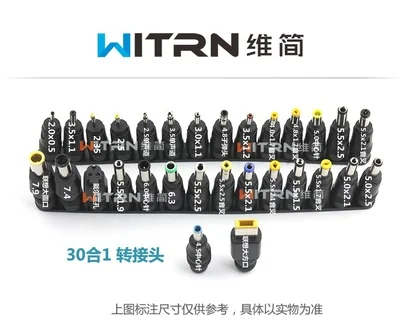

Выходной интерфейс: 5,5 тюнинговая вилка постоянного тока (поддержка оборудования 5,5x2,1, 5,5x2,5)

Световой индикатор: Красочный Световой индикатор, поддержка PD группы дисплей, PD Индикация напряжения

Интерфейс обновления: USB HID компьютер прямое обновление, без привода

Описание прошивки: на заводе написана прошивка по умолчанию (по умолчанию применяется для прошивки с самым высоким напряжением).

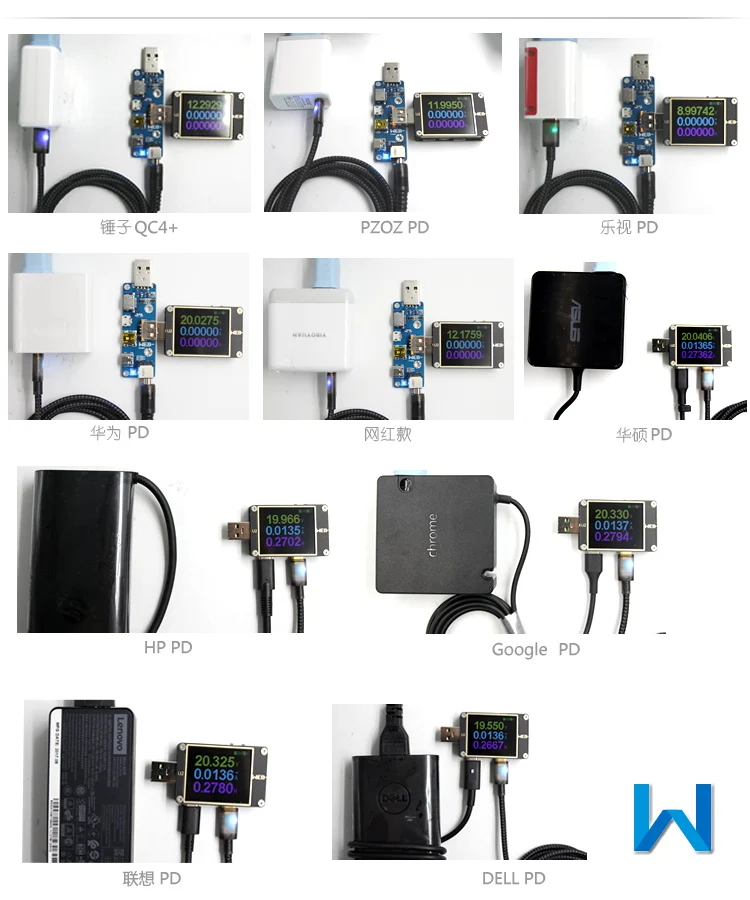

Для максимального напряжения: для максимального напряжения в фиксированный выход группа зарядного устройства PD

PPS, QC4, QC4 + PD Логика приложения: witrn-pdc001 декодирует поддержку PPS зарядной головки, но автоматически пропускает PPS group, автоматически применяется для группы фиксированного напряжения

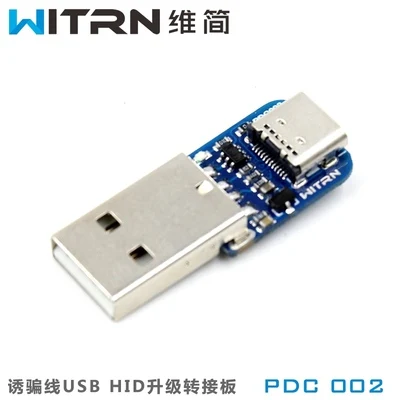

Обновление прошивки: необходимо использовать адаптер DFU для подключения к ПК без обновления диска или выбрать прошивку

Прошивка фиксированного напряжения: 5 V, 7 V, 9 V, 12 V, 15 V, 20 V прошивка фиксированного напряжения

Автоматическая прошивка приложения: максимальное напряжение прошивки приложения

Интеллектуальная Прошивка: прошивка напряжения (для заводского пакетного тестового зарядного устройства)

Супер интеллектуальная Прошивка: дисплей с выходной мощностью PD, может показать, сколько групп выходной мощности имеет Эта головка PD, может показать, для какой группы в настоящее время применяется, может показать текущее напряжение приложения

PD002 PD decoy line инструкции, программное обеспечение, скачать прошивку:

Http://www.witrn.com/witrn/upd/PDC002_software.rar

Примечание:

Есть ошибки в конструкции чипа PD. Расстояние между портом typec-c и портом Vbus значительно меньше, чем порт usb-a, всего 0,25 мм. Кроме того, CC foot И Vbus foot близки друг к другу, и это легко для CC foot И Vbus foot к короткому замыканию во время производства или использования.

Риск использования клиентов:

1. если потная рука пользователя касается порта TypeC мобильного источника питания или порта TypeC имеет водяной пар, ноги CC и Vbus также подвержены короткому замыканию. если штырь CC не выдерживает 20 в, CC pin чипа сгорит и вызовет проблемы безопасности продукта. Новый стандарт требует, чтобы все чипы PD выдерживали более 25 в CC pin давление (еще не доступно).

2. Кроме того, когда пользователь подключает и отключает usb-порт, CC pin будет иметь высокий скачок напряжения. Если выдерживаемого напряжения CC pin не достаточно, легко короткого замыкания и перегорания мобильного питания во время подключения и отключения.

Разрешение:

1. Защита продукта во время производства.

2. При использовании: при подключении к порту C, пожалуйста, обратите внимание, чтобы не наклонять как можно больше и подключить хорошо перед зарядкой.
