Описание
W7500EVB
Во-первых, W7500 макетная плата введение

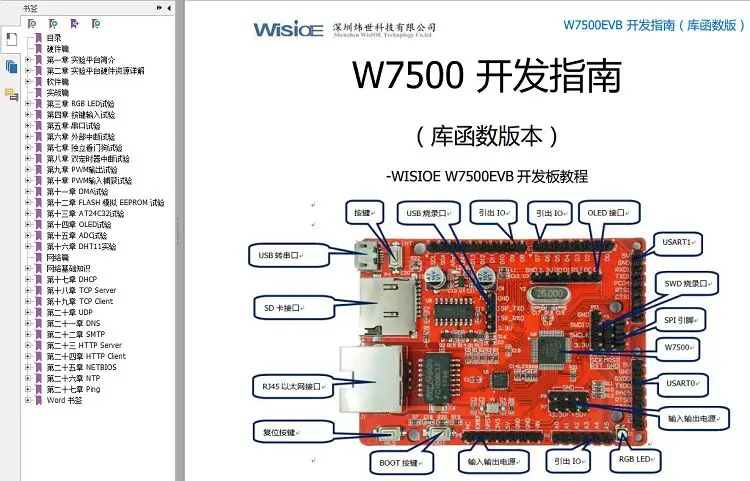

Плата развития W7500EVB в основном оснащена основным чипом управления W7500, держателем sd-карт, сетевым портом, мини USB последовательным портом, кнопками и неиспользованным IO. W7500-это Ethernet MCU с интегрированным Cortex-M0 ARM и полным аппаратным стеком TCP/IP и 128 Кб внутренней вспышки. Идеально подходит для разработки встроенных устройств.
Во-вторых, представлены параметры W7500
(1) W7500 внутренние ресурсы:
Рука Cortex-M0 ядро
Вспышка 48 МГц, 128 Кб
16KB Оперативная память
32 КБ ОЗУ для TCP/IP-может быть расширена на системную ram
Жестко TCP/IP отпечатков пальцев ядро
MII Интерфейс
ADC (8)
GPIO (53)
SWD (проверка последовательного провода)
Таймер/PWM
UART (3)
SPI (2)
I2C (2)
(2) Внешний Ethernet PHY:
IP + IC10GA
Одноместный последовательный порт 10/100 MII/RMII/TP/Fiber Fast Ethernet-трансивер
Автоматическая функция MDI/MDIX
Поддержка MDC и MDIO и MAC связи
В-третьих, предоставьте информацию и техническую поддержку

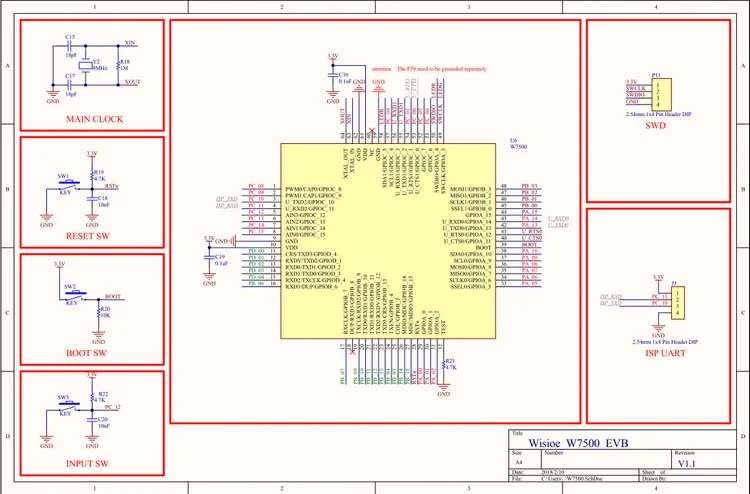

(1) W7500EVB локальная схема
(2)W7500E
(3)W7500EVB
