Купить WZ-7 Высокоточный многоцелевой CD с Плата часов обработанная пластина

Описание

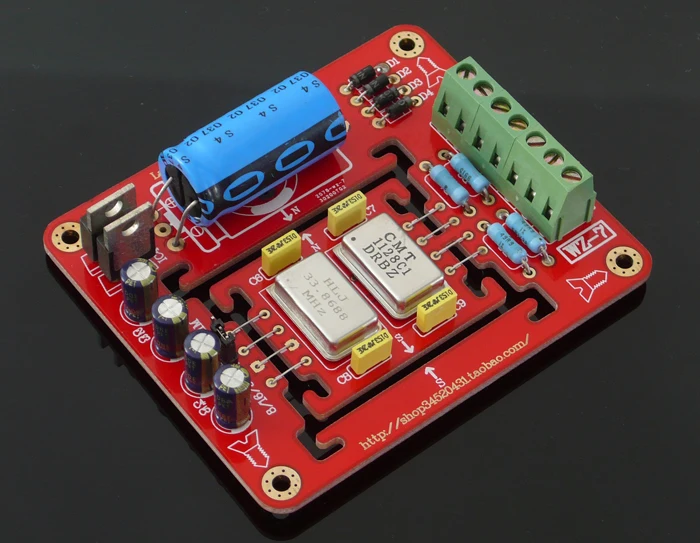

WZ-7 Высокоточный многоцелевой CD с Плата часов обработанная пластина

Напряжение питания одной группы AC9-12V.

Размер около 89 мм x 75 мм, а расстояние открытия установки 78,82x64,86 мм.

Максимальная высота готовой материнской платы составляет около 22 мм. Даже если это короткое шасси, вам удобно установить его на оригинальную печатную плату, не занимая Оригинальное пространство машины.

Эти провода очень просты, вы можете понять доску, поэтому мы больше не предоставляем схему проводки, только таблицу компонентов.

Компонент печатной платы напылением Упаковочный лист:

Сопротивление: 47Ωx4

Емкость: 0.1uFx4, 47uFx4, 4700uFx1)

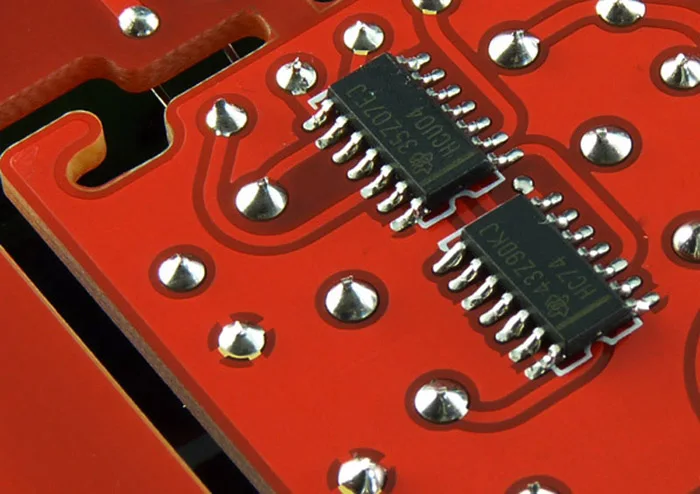

Патч 74HCU04x1

Патч 74HC74x1

LM7805x2

1N4007 диод x4

11,2896 м с четырьмя ногами активный кристалл x1

33,8688 м четырехногий активный кристалл x1

3 P power jump cap x1

5,08 мм Шаг 2 P клеммный блок x2

5,08 мм шаг 3 P клеммный блок x1

2 мм Толстая двухсторонняя позолоченная PCBx1

В цифровой аудиосистеме все чипы работают в соответствии с ритмом контрольные часы. Контрольные часы-это Временная база всей системы. Чтобы получить идеальное качество воспроизведения звука, цифровое аналоговое преобразование должно быть выполнено в нужное время. Мы обращаем внимание на нестабильность основной системы часов (т. е. время немного раньше или позже, чем правильное время), как на основе джиттера времени.

Эффект джиттера на качество звука в основном является искажением формы сигнала воспроизведения. Это феномен фазовой модуляции, который отражается в высокочастотных гармонических искажениях качества звука. Джиттер является блоком для улучшения качества звука. В течение 20-бит 8x oversampling системы, стоимость образцов интервал составляет около 2,83 МКС, и разрешение 20bt на оси времени требует дрожания менее 2,7 ps (если разрешение 16bt timebase, джиттер менее 43 ps), высокая цена, система CD может достигать ниже 20 ps, Что означает, что может быть выполнено базовое разрешение выше 16bt.

Хотя многие продвинутые DACs утверждают, что имеют контрольные часы stgen colk. Однако, если цифровой сигнал, передаваемый из поворотного стола, содержит большой компонент джиттера на основе времени, независимо от того, насколько хорошо дизайн, его нельзя очистить (на самом деле, это не принесет никакой цепи устранения, потому что это односторонняя передача). Таким образом, для того, чтобы в корне решить проблему джиттера, необходимо внести два основных изменения в проигрыватель.
