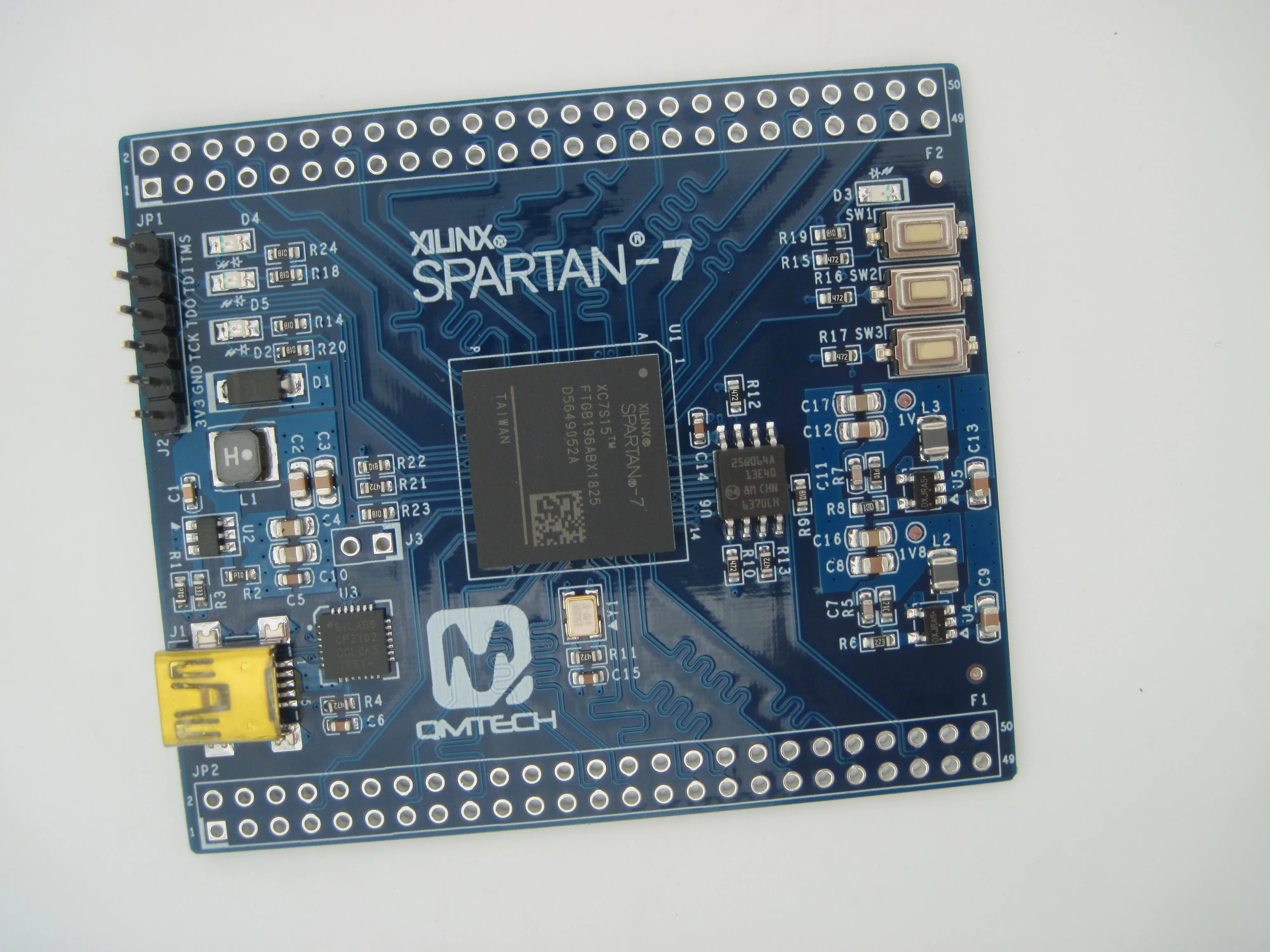

Xilinx Spartan7 Spartan 7 Spartan-7 XC7S15 макетная плата

1. Мастер FPGA: XC7S15-1FTGB196C:

2. Мастер EPGA внешние часы частота источника: 50 МГц;

3. QM Spartan-7 бортовой флэш-чип N25Q064 SPI, 8 Мб байт памяти;

4. QM Spartan-7 обеспечивает питание 3,3 В для работы с чипом ядра, используя MPS MP2359 широкий диапазон входного сигнала DC/DC;

5. QM Spartan-7 приводит к. Отладочный порт ITAG чипа, который использует в один ряд 60, 2,54 мм pitch pin:

6. QM Spartan-7 обеспечивает два ряда 50 p, 2,54 мм держатель Автомобильный сиденья, что приводит к 108 10 s, все из которых обрабатываются на одинаковой длине. Он используется для внешнего 24Bit TFT жидкостного экрана, CY7C68013 USB модуль, высокоскоростной ADC модуль сбора. Или модуль камеры CMOS и т. д.;

7. Кв Спартанский-7 приводит к чипу, 3-сторонний Выход Кнопка для тестирования

8. Кв Спартанский-7 приводит к чипу, 4-полосная светодиодный свет для тестирования

9. Фактический размер макетной платы QM Spartan-7 составляет 6,6 см x 4,8 см. Входная мощность платы по умолчанию составляет 1 А @ 5 в постоянного тока.

Отгрузочная ведомость:

XC7S15-1FTGB196C основной плате x 1, по умолчанию используется синяя паяльная маска PCB.

Мини-usb кабель x 1
