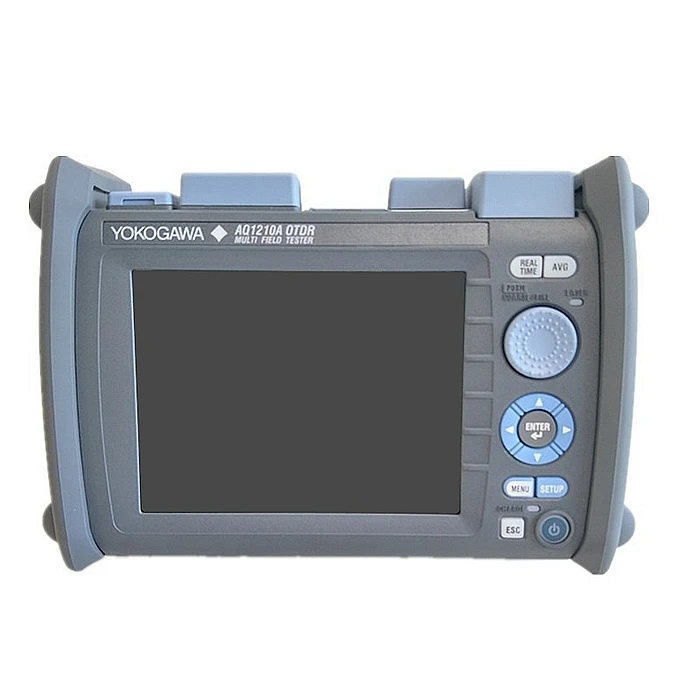

Yokogawa AQ1210A Оптический измеритель коэффициента отражения методом временных интервалов

Описание

Длина волны (нм): 1310 ± 25/1550 ± 25

Количество оптических портов: 1

Применимое волокно: SM (ITU-T G.652)

Диапазон расстояния (км): от 0,1 до 256

Ширина Импульса (ns): от 5 до 20000

Мертвая зона события (м): 0,75

Затухание мертвой зоны (м): 4

PON мертвая зона (м): 35

Динамический диапазон (дБ): 37/35

Потери Точность измерения: ±0. 05 дБ/дБ

Точность измерения оптических возвратных потерь: ± 2 дБ

Количество точек выборки: макс. 256000

Разрешение выборки: мин. 5 см

Минимальное разрешение индикации: горизонтальная ось: 1 см, вертикальная ось: 0,001 дБ

Расстояние единицы: км, миля, кфт

Точность измерения расстояния: ± (0,75 м + измеренное расстояние × 2 × 10 и минус; 5 + разрешение выборки)

Индекс преломления группы: от 1,30000 до 1,79999 (0,00001 интервалов)

Оптический разъем: SC, FC, LC или SC угловой-PC

Класс лазера: класс 1 M (IEC 60825-1: 2007, GB 7247,1-2012), Класс 1 (EN 60825-1: 2014)

Дисплей: 5,7-дюймовый цветной TFT ЖК-дисплей (Разрешение дисплея: 640 × 480, Мульти-сенсорный емкостный сенсорный экран)

Интерфейсы: USB 2,0 type-A × 2: запоминающее устройство USB, датчик контроля волокна, usb-ключ (LAN, WLAN), USB 2,0 type-C × 1: источник питания постоянного тока, хранилище, пульт дистанционного управления

Хранение данных: Хранение: Внутренний: ≥1000 следов, внешний: usb-накопитель; Формат файла записи: SOR, CSV, SET, SMP, BMP, JPG, отчет/чтение: SOR, SET, SMP

Требования к питанию: источник питания USB (type-C), постоянный ток 5 В ± 5%, макс. 3 А

Батарея: Тип: литий-ионный полимер/Время работы: 10 часов или более (телкордия GR-196-CORE выпуск 2 сентября 2010 года)/Время перезарядки: 5 часов (отключение питания)

Условия окружающей среды: Рабочая температура: & минус; от 10 до 50c C (от 10 до 35˚C при зарядке аккумулятора), Рабочая влажность: от 5 до 90% RH (без конденсации), температура хранения: & минус; от 20 до 60 C, Влажность хранения: от 0 до 90% RH (без конденсации), высота: 4000 m, защита от пыли и капель: эквивалент IP51

Размеры: прибл. 210 мм (Ш) × 148 мм (В) × 69 мм (Г) (без проекций)
