Описание
Особенности:

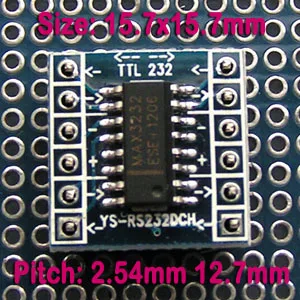

Размер платы: 15,7x15,7 мм
На лицевой стороне обозначено направление приема и приема сигналов, а на задней стороне-название сигналов
1 мм Пинхол вставки, расстояние 2,54 мм, используется для сварки проволоки или иглы вставки
Широкое напряжение: 3 ~ 5,5 В
Двухканальный: поддерживает два набора трансиверов, которые могут конвертировать 4 сигнала последовательного порта одновременно
Принять чип SP3232EEN, производительность более стабильная
Модули по 30 штук на плату, и для длительного использования рекомендуется приобретать целое число кратных 5
Ttl конец RS232 конец питания VCC и GND соединены вместе, только нужно подключить одну группу;
RxIN в RS232 TXD, RxOUT в ttl RXD;
TxIN к ttl TXD, TxOUT к RS232 RXD;
Стрелка указывает на Rx, а хвост стрелки-на Tx

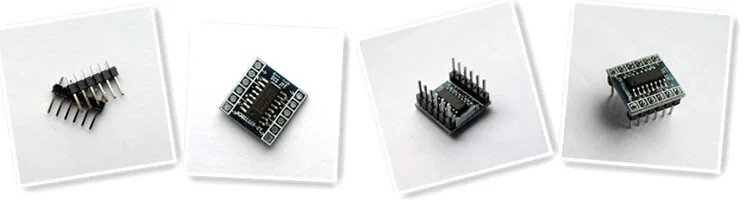

Может быть непосредственно вставлен в Хлебную доску для использования :( с стабильным чипом SP3232)
