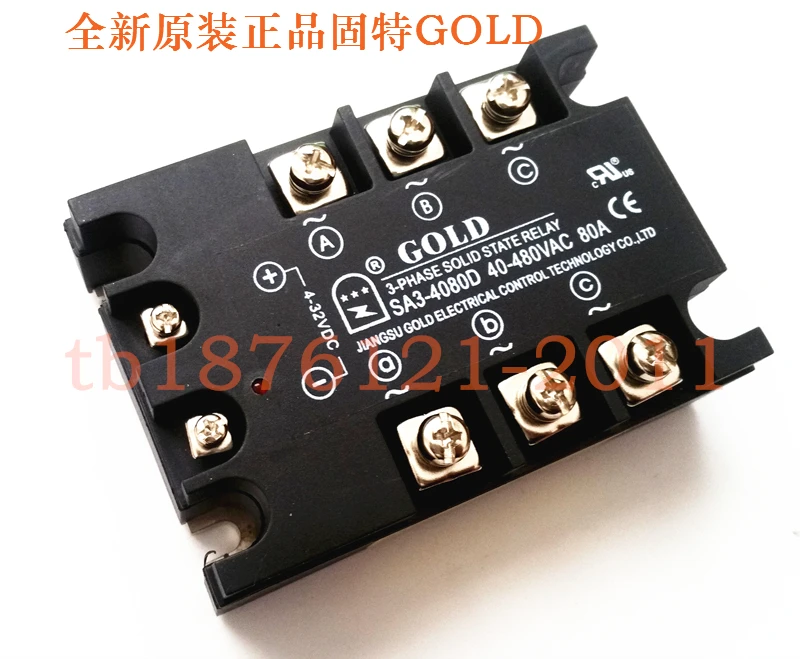

Золотой трехфазный DC управление AC твердотельные реле SA34080D SA3-4080D 80A

1.Основное применение:

Термическая обработка (электрическая печь завод, электрическое отопление) оборудование для производства химических волокон, текстильная техника и оборудование, закаленное стекло оборудование, экструдер для пластика, машина для литья под давлением, фонтан контроль

2.Метод выбора твердотельного реле:

(1)Резистивную нагрузку

Однофазный: нагрузка (кВт)/Напряжение (В) = электрический ток (А) * (1.5perhaps2times) = Номинальный ток твердотельного реле;

Трехфазный: нагрузка (кВт)/[Напряжение (В) * 3] = электрический ток (А) * (1,5 перхапа 2 раза) = Номинальный ток твердотельного реле;

(2)Индуктивные нагрузки

Однофазный: нагрузка (кВт)/Напряжение (В) = электрический ток (А) * (5perhaps7times) = Номинальный ток твердотельного реле;

Трехфазный: нагрузка (кВт)/[Напряжение (В) * 3] = электрический ток (А) * (5 перхапов 7 раз) = Номинальный ток твердотельного реле;

(3)Емкостной нагрузкой

Однофазный: нагрузка (кВт)/Напряжение (В) = электрический ток (А) * (10 раз) = Номинальный ток твердотельного реле;

Трехфазный: нагрузка (кВт)/[Напряжение (В) * 3] = электрический ток (А) * (10 раз) = Номинальный ток твердотельного реле;

3Защита от перегрузки по току, защита от перенапряжения, Перегрузка по току и короткое замыкание вызваны byssrосновные причины постоянного повреждения, выбор быстрого предохранителя и воздушного переключателя является одним из методов защиты от перегрузки по току, для малых capacitysrmagnetic предохранители также доступны. защита от перенапряжения, защита от поглощенияПараллельный Варистор оксида металла также может быть использован (MOV), MOVThe область определяет поглощаемую мощность, movтолщина определяет значение напряжения защиты 。 OneLike220VseriesSSROptional430V-600VVaristor, 380VseriesSSROptional750V-900VVaristor из 。

4. SSRHeating и охлаждение: ssrмаксимальное тепло во время проводимости в соответствии с фактическим рабочим током * 1,2 Вт/ATo рассчитать, в конструкции тепловыделения, должна быть учтена температура окружающей среды, условия вентиляции (естественное охлаждение, охлаждение вентилятора) и плотность установки и другие факторы. 2А, 3А, 5ASeries без дополнительного радиатора. спиральная типсельбэ применяется to10A в течение длительного времени Ток только должен быть установлен на металлической пластине с хорошим тепловыделением или на специальной направляющей кронштейне Gute марки, 10 aвыше должны быть установлены на радиатор, ток больше than40AFan охлаждения требуется.

5. Постоянный ток: однофазный входной ток должен контролироваться at6mAto25mA, входной контрольный ток трехфазного твердотельного реле должен be18mA-75mABetween. SAP, SA3Type andSAIConstant ток входной цепи был установлен в некоторых разновидностях, 3Vto32VNo ограничительный резистор тока Требуется для входного напряжения 。 когда usedSAI, SAQ, SDPSeries твердотельное реле, следует обратить внимание, что контрольный вход current25mAwithin. когда входное напряжение at4-8VTime, не требуется ограничительный резистор серии; когда входное voltage8-32V, строковый 1/4 Вт ограничительный резистор, сопротивление Объем 1,5 k-kbetwe。

6、 Установка меры предосторожности:

A)Согласно выбранному току реле, внешнему размеру и условиям окружающей среды дополнительный радиатор 。 естественное воздушное охлаждение можно принять для радиатора, принудительное воздушное или водяное охлаждение, потому что твердотельное реле изолировано, поэтому несколько твердотельных реле могут быть установлены на одном радиаторе.

B)Монтажная поверхность радиатора должна быть плоской и гладкой, без царапин и мелочей, отделка поверхности должна быть меньше 10 мкм.

C)Перед установкой твердотельного реле на радиаторе оксидный слой на поверхности радиатора протирают тонкой наждачной бумагой и протирают безводным Этаноле. 。 затем они равномерно покрываются тонким слоем теплопроводящей силиконовой смазки между контактными поверхностями. (около каждой стороны толщиной 0,5 м), сделайте хороший контакт между ними, чтобы уменьшить тепловое сопротивление контакта. для вашего удобстваТепловыделение твердотельного реле, сделать его работать в лучшем состоянии.

D)Используйте, когда модуль крепится к радиатору surfacem3andm5винты и пружинные шайбы, и take0.58-0.98N.M, 4-6n.mthirt с крутящим моментом.
