ZX77E 0~1111110 ohm Range DC Decade Resistor Box with Adjustable DC Resistance Box for Workshops Labs

1,1 Особенности

A: модель ZX70Резистор (ZX74E 、 ZX74A 、 ZX74B, ZX75E 、 ZX75A, ZX76E 、 ZX76 ZX76B, ZX77E 、 ZX77A) Является многократным valued значным резистором, формируемым десять групп резисторов в серии. Сопротивление между двумя креплениями можно изменить с позицией контакта переключателя.

B: десятичные Переключатели имеют посеребренные кисти и контакты с характеристиками низкого давления контакта, длительного срока службы и небольшой вариации. Опорное основание изготовлено из пластмассы, поэтому резистор обладает очень высоким сопротивлением изоляции. Элемент сопротивления не реактивен, намотан высококачественным сплавом и строго обработан и долгое время выдерживается, поэтому он отличается высокой точностью и хорошей стабильностью.

C: модель ZX70 резистор поезд постоянного тока резистор может использоваться как в горизонтальном, так и в вертикальном направлении.

1.2.Appllication катион

Ответ: резистор широко используется в цехах и лабораториях фадорий, вузов и научно-вузов.

B: резистор можно использовать в схемы постоянного тока в качестве регулируемого точного резистора.

2. Основные технические данные

1) Модель ZX70 резистор поезд постоянного тока резистор Соответствует IEC 477 1974.

Справочные условия: температура окружающей среды 20C 1c, относительная влажность 40% ~ 60%.

Стандартные условия: температура окружающей среды 20C + 10C, относительная влажность 25% ~ 75%.

3) Высокая точность: Точность сопротивления резистора указана в следующей таблице, если температура, относительная влажность и емкость полностью удовлетворены исходными условиями. Точность должна соответствоватьТаблица 1.

(1) Когда температура и емкость находятся в диапазоне справочных условий, и относительная влажность находится за пределами контрольного диапазона, но в пределах нормального диапазона, разница не должна превышать один индекс уровня из-за относительной влажности.

(2) Когда относительная влажность и емкость находятся в пределах справочных условий, и температура находится за пределами контрольного диапазона, но в пределах нормального диапазона, разница не должна превышать один индекс уровня из-за воздействия температуры.

Эталонная Емкость: 0,05 Вт,

Нормальная емкость: 0,1 Вт,

Максимальная емкость: 0,2 Вт.

(4) когда температура и относительная влажность находятся в пределах справочных условий, и емкость находится за пределами контрольного диапазона, но в пределах нормального диапазона, разница не должна превышать один индекс уровня из-за эффекта емкости.

Резистор должен выдерживать максимальную емкость в течение 2 часов, и определение сопротивления между значением перед использованием максимальной емкости и значением после применения максимальной емкости не должно превышать 10% от одного уровня, как только будут восстановлены контрольные условия.

5) • Сопротивление изоляции между контуром и металлическим корпусом больше 500 МОм в справочных условиях.

Резистор может выдерживать переменный ток 2000 в с 45 Гц ~ 65 Гц в течение 1 минуты без проколов и вспышки в справочных условиях.

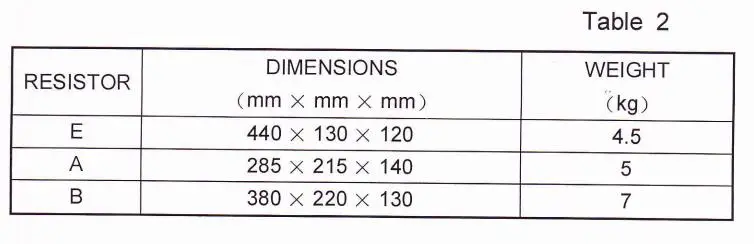

6) Размеры и вес:Смотрите таблицу 2
