ADS8688A 16 бит/500 Ksps одиночный/Биполярный вход 8 канальный SAR/ADC модуль сбора данных

Полный модуль программы приложения ADS8688A

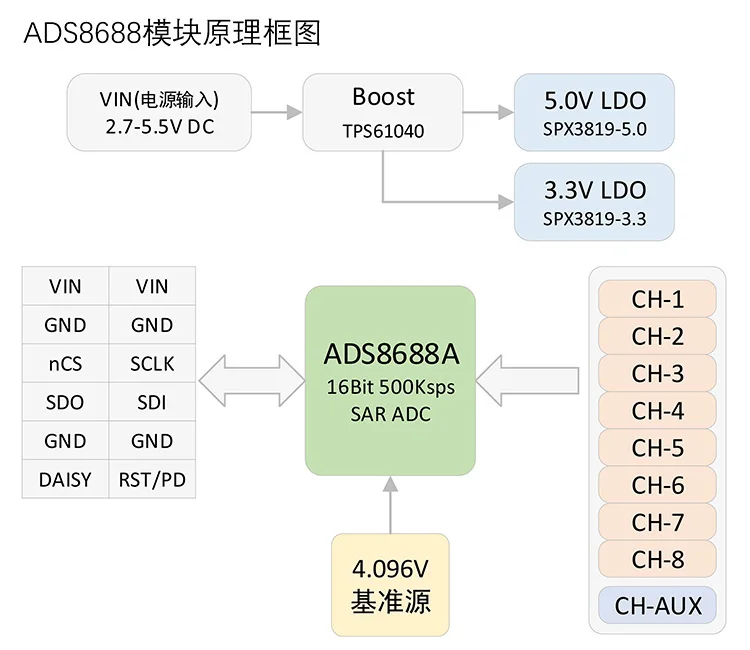

Модуль требует только одного источника питания (2,7-В постоянного тока) с превосходным энергопотреблением. Типичный рабочий ток при напряжении 3,3 В составляет 33 мА.

Максимальные выходные данные-500 Ksps/16 бит.

С 8 канальный вход и 1 канал AUX (прямой вход АЦП), каждый канал может быть независимо сконфигурирован с входным диапазоном и полярности, поддерживая ± 0,64 v, ± 1,28 v, ± 2,56 v, ± 5,12 в, ± 10,24 в, + 5,12 В, + 10,24 в входной диапазон.

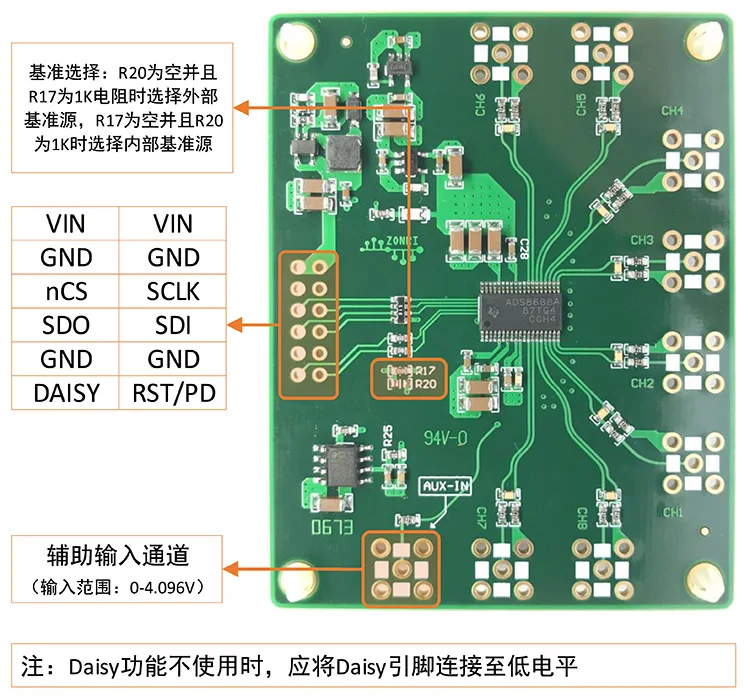

Внутренние или внешние справочные источники могут быть настроены через перемычку сопротивления.

Обеспечить демонстрационной программы.

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

Отгрузочная ведомость:

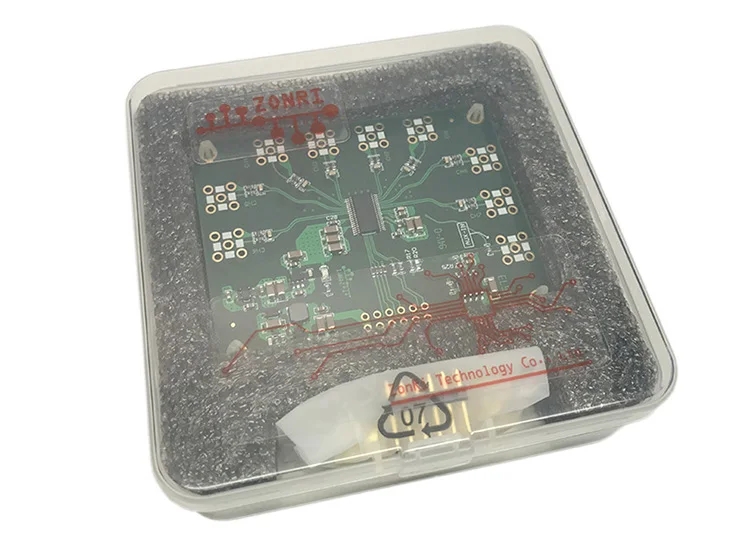

Модуль ADS8688 ----- X 1

2,54 2X6 рядов игл ----x 1

SMA разъем ---- X 9

'
