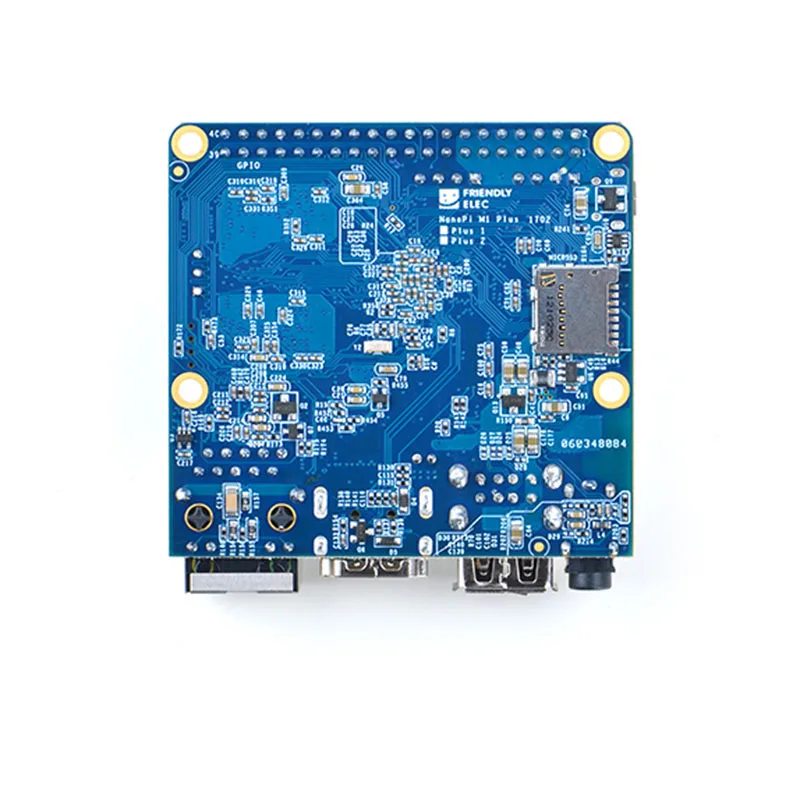

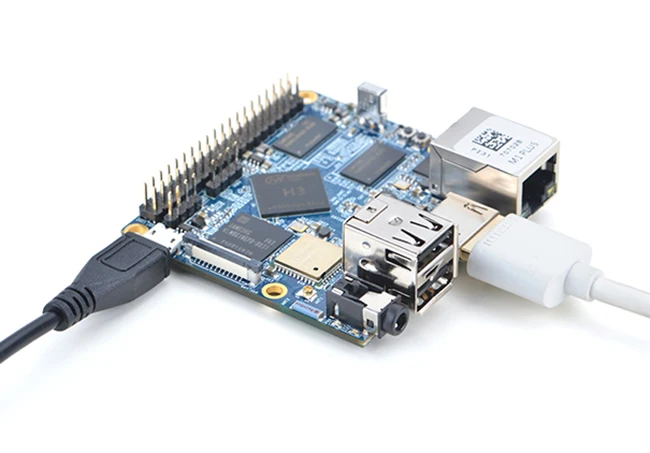

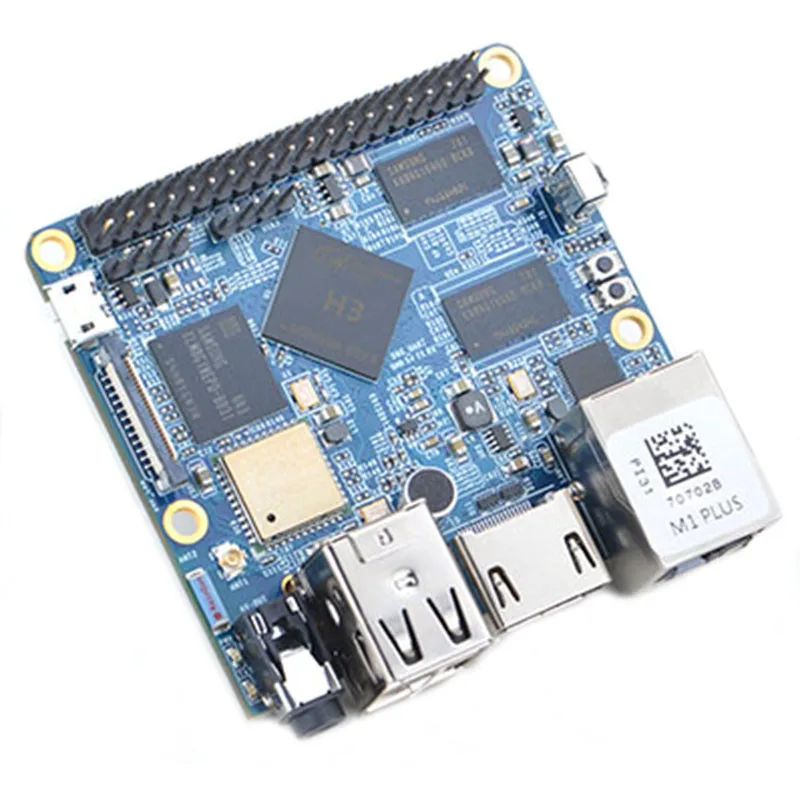

NanoPi M1 Plus макетная плата 4 K Play Allwinner H3 четырехъядерный Cortex-A7
Встроенный WiFi Bluetooth 8 GeMMC совместимый Raspberry Pi NP007
NanoPi M1 Plus разработан и разработан для профессионалов, пользователей предприятия, производителей и любителей. Это всего лишь две трети размера Raspberry Pi. FriendlyElec приготовил для него Debian, Ubuntu-Core и Android-изображения.
В NanoPi M1 Plus используется Allwinner H3 Soc. Он интегрирует Гбит/с Ethernet, ИК-приемник, видео/аудио выход, WiFi и Bluetooth, встроенный микрофон и поддерживает DVP/camera/HDMI и CVBS. Он имеет последовательный порт отладки. Его контакты GPIO совместимы с Raspberry Pi.
Аппаратные средства Технические характеристики:
ЦП: Allwinner H3, четырехъядерный Cortex-A7
1,2 ГГц
GPU: Mali400MP2600 МГц, поддерживает OpenGL ES2.0
Раскладка клавиатуры и размер:
| Pin # | Название | Linux gpio | Pin # | Название | Linux gpio |
| 1 | SYS_3.3V | 2 | VDD_5V | ||
| 3 | I2C0_SDA/GPIOA12 | 4 | VDD_5V | ||
| 5 | I2C0_SCL/GPIOA11 | 6 | GND | ||
| 7 | GPIOG11 | 203 | 8 | UART1_TX/GPIOG6 | 198 |
| 9 | GND | 10 | UART1_RX/GPIOG7 | 199 | |
| 11 | UART2_TX/GPIOA0 | 12 | GPIOA6 | 6 | |
| 13 | UART2_RTS/GPIOA2 | 2 | 14 | GND | |
| 15 | UART2_CTS/GPIOA3 | 3 | 16 | UART1_RTS/GPIOG8 | 200 |
| 17 | SYS_3.3V | 18 | UART1_CTS/GPIOG9 | 201 | |
| 19 | SPI0_MOSI/GPIOC0 | 64 ГБ | 20 | GND | |
| 21 | SPI0_MISO/GPIOC1 | 65 | 22 | UART2_RX/GPIOA1 | 1 |
| 23 | SPI0_CLK/GPIOC2 | 66 | 24 | SPI0_CS/GPIOC3 | 67 |
| 25 | GND | 26 | SPDIF-OUT/GPIOA17 | 17 | |
| 27 | I2C1_SDA/GPIOA19/PCM0_CLK/I2S0_BCK | 19 | 28 | I2C1_SCL/GPIOA18/PCM0_SYNC/I2S0_LRCK | 18 |
| 29 | GPIOA20/PCM0_DOUT/I2S0_SDOUT | 20 | 30 | GND | |
| 31 | GPIOA21/PCM0_DIN/I2S0_SDIN | 21 | 32 | NC | |
| 33 | NC | 34 | GND | ||
| 35 | NC | 36 | NC | ||
| 37 | GPIOA9 | 9 | 38 | NC | |
| 39 | GND | 40 | NC |
Описание контактного контакта DVP камеры:
| Pin # | Название | Описание продукта: |
| 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2 | SYS_3.3V | Выход 3,3 В, может использоваться для питания модулей камеры |
| 7,9, 13,15, 24 | GND | Земле, с напряжением 0 В |
| 3 | I2C2_SCL | I2C часы сигнала |
| 4 | I2C2_SDA | I2C сигнал передачи данных |
| 5 | GPIOE15 | Обычный GPIO, используемый для управления подключенными модулями камеры |
| 6 | GPIOE14 | Обычный GPIO, используемый для управления подключенными модулями камеры |
| 8 | MCLK | Тактовые сигналы вывода на модули камеры |
| 10 | NC | Не подключен |
| 11 | VSYNC | Вертикальная синхронизация |
| 12 | HREF/HSYNC | Горизонтальная синхронизация |
| 14 | PCLK | Периферийных часы |
| 16-23 | Данные bit7-0 | Скорость передачи информации в |
Для получения информации о продукте, пожалуйста, свяжитесь со службой поддержки клиентов.
1 *Макетная плата NanoPi M1 Plus
Характеристики
- Бренд
- ReYeBu
- Тип демоплаты
- Рука
- Allwinner H3 4K Play Quad-core
- NanoPi M1 Plus Development Board
