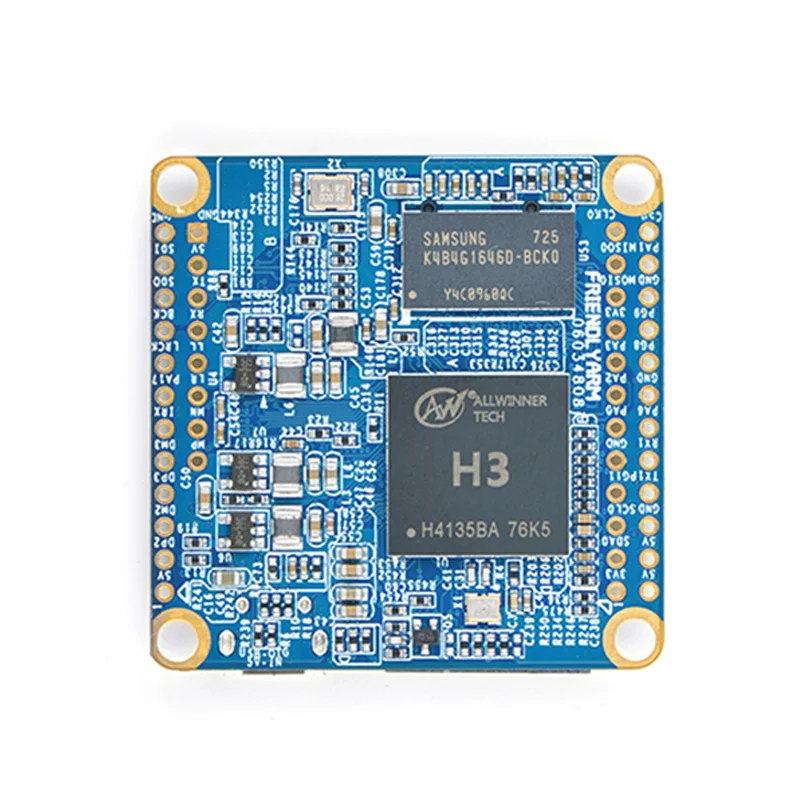

NanoPi NEO Air бортовой Bluetooth Wifi Allwinner H3 макетная плата IoTQuad-core Cortex-A7Супер Raspberry Pi NP002
Аппаратные средства Технические характеристики:
ЦП: Allwinner H3, четырехъядерный Cortex-A7 до 1,2 ГГц Оперативная память DDR3: 512 М Хранение: 8G eMMC WiFi: 802.11b/g/n Bluetooth: 4,0 Двойной мод MicroUSB: OTG и вход питания Слот MicroSD x 1 Последовательный порт отладки: 4Pin, 2,54mm pitch pin header GPIO1: 2,54 мм расстояние 24pin, он включает UART, SPI, igc, GPIO GPIO2: 2,54 мм расстояние 12 pin, он включает USBx2, IR, SPDIF, ies Размер печатной платы: 40x40 мм PCB слой: 6 Питание: DC 5 V/2A ОС/программное обеспечение: u-boot, UbuntuCore Вес: 7,5 г (без штифтов)

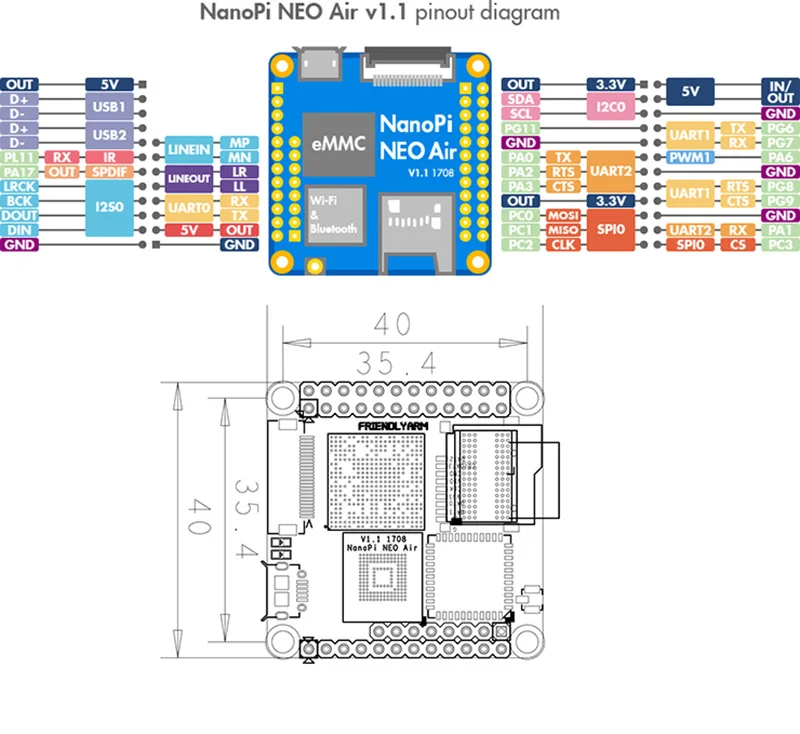

GPIO определение типа:
| Pin # | Название | Linux gpio | Pin # | Название | Linux gpio |
| 1 | SYS_3.3V | 2 | VDD_5V | ||
| 3 | I2C0_SDA/GPIOA12 | 4 | VDD_5V | ||
| 5 | I2C0_SCL/GPIOA11 | 6 | GND | ||
| 7 | GPIOG11 | 203 | 8 | UART1_TX/GPIOG6 | 198 |
| 9 | GND | 10 | UART1_RX/GPIOG7 | 199 | |
| 11 | UART2_TX/GPIOA0 | 12 | GPIOA6 | 6 | |
| 13 | UART2_RTS/GPIOA2 | 2 | 14 | GND | |
| 15 | UART2_CTS/GPIOA3 | 3 | 16 | UART1_RTS/GPIOG8 | 200 |
| 17 | SYS_3.3V | 18 | UART1_CTS/GPIOG9 | 201 | |
| 19 | SPI0_MOSI/GPIOC0 | 64 ГБ | 20 | GND | |
| 21 | SPI0_MISO/GPIOC1 | 65 | 22 | UART2_RX/GPIOA1 | 1 |
| 23 | SPI0_CLK/GPIOC2 | 66 | 24 | SPI0_CS/GPIOC3 | 67 |
USB/ides/IR определение:
| Pin # | Название | Описание продукта: |
| 1 | VDD_5V | 5 V Мощность вне |
| 2 | USB-DP2 | USB2 DP сигнала |
| 3 | USB-DM2 | USB2 сигнала DM |
| 4 | USB-DP3 | USB3 DP сигнала |
| 5 | USB-DM3 | USB3 сигнала DM |
| 6 | GPIOL11/IR-RX | GPIOL11 или ИК приемный |
| 7 | SPDIF-OUT/GPIOA17 | GPIOA17 или SPDIF-OUT |
| 8 | PCM0_SYNC/I2S0_LRC | IGS/PCM частота дискретизации/Синхронизация |
| 9 | PCM0_CLK/I2S0_BCK | IGS/PCM частота дискретизации |
| 10 | PCM0_DOUT/I2S0_SDOUT | Ies/PCM последовательный Bata выход |
| 11 | PCM0_DIN/I2S0_SDIN | Ввод последовательных данных ies/PCM |
| 12 | GND | С напряжением 0 В |
Порт отладки (UART0)
| Pin # | Название |
| 1 | GND |
| 2 | VDD_5V |
| 3 | UART_TXD0/GPIOA4 |
| 4 | UART_RXD0/GPIOA5/PWM0 |
Аудио Порты и разъёмы:
| Pin # | Название | Описание продукта: |
| 1 | LL | LINEOUTL, линейный выход левого канала |
| 2 | LR | LINEOUTR, линейный выход правого канала |
| 3 | MICN | MICIN1N, отрицательный вход микрофона |
| 4 | MICP | MICIN1P, положительный вход микрофона |
| Pin # | Название | Описание продукта: |
| 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2 | SYS_3.3V | Выходная мощность 3,3 В, к модулям камеры |
| 7,9, 13,15, 24 | GND | Gound, с напряжением 0 В |
| 3 | I2C2_SCL | I2C часы сигнала |
| 4 | I2C2_SDA | I2C сигнал передачи данных |
| 5 | GPIOE15 | Обычный GPIO, контрольные сигналы вывода на модули камеры |
| 6 | GPIOE14 | Обычный GPIO, контрольные сигналы вывода на модули камеры |
| 8 | MCLK | Тактовые сигналы вывода на модули камеры |
| 10 | NC | Не подключен |
| 11 | VSYNC | Вертикальная синхронизация с ЦП от модулей камеры |
| 12 | HREF/HSYNC | HREF/HSYNC сигнал к ЦП от модулей камеры |
| 14 | PCLK | PCLK сигнал на ЦП от модулей камеры |
| 16-23 | Данные bit7-0 | Данных сигналов |
1. SYS_3.3V: выходная мощность 3,3 В
2. VDD_5V: 5 В Входная/Выходная мощность. Когда напряжение больше, чем MicroUSB, Питание платы, в противном случае плата будет брать питание от MicroUSB. Диапазон входного сигнала: 4,7 ~ 5,6 В
3. Все сигнальные контакты имеют уровень 3,3 В, выходной ток составляет 5 мА, могут управлять малыми нагрузочными модулями, io не может переносить нагрузку
