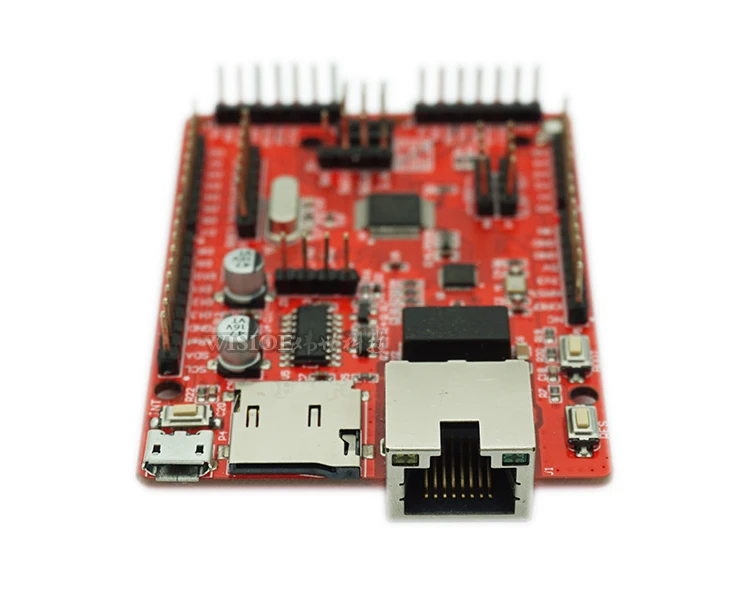

WIZnet W7500 Ethernet макетная плата M0 MCU+ аппаратное обеспечение TCP/IP стек+ MAC

W7500EVB

Один, w7500введение к макетной плате

Основной чип управления W7500EVBThe установлен на макетной плате. w7500, SDcassette, сетчатый порт, мини usbпоследовательный порт, ключ и неиспользованный multipleIO. w7500It-это внутренняя интеграционная рука, Cortex-M0and все HardwareTCP/IPEthernet протокола StackMCU, и внутренний содержит128 Кб Flash. Он очень подходит для разработки встроенных устройств.

Два, w7500введение параметров

(1) w7500внутренние ресурсы:

Рука Cortex-M0 ядро Вспышка 48 МГц, 128 Кб 16KB Оперативная память 32 КБ ОЗУ для TCP/IP-может быть расширена на системную ram Жестко TCP/IP отпечатков пальцев ядро MII Интерфейс ADC (8) GPIO (53) SWD (проверка последовательного провода) Таймер/PWM UART (3) SPI (2) I2C (2)

(2) Внешний Ethernet PHY:

IP + IC10GA Одноместный последовательный порт 10/100 MII/RMII/TP/Fiber Fast Ethernet-трансивер Автоматическая функция MDI/MDIX Поддержка MDC и MDIOandMACSignal связи

Три. Предоставление информации и технической поддержки

(1) W7500EVBМестныеСхематичный рисунок скриншот

(2)W7500EopenРуководящие принципы для выпускСкриншот

(3)W7500EVBОбычные скриншоты
